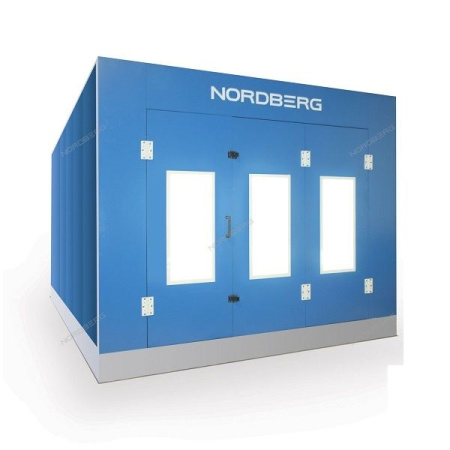

Окрасочно сушильная камера NORDBERG STANDART

Окрасочно сушильная камера NORDBERG STANDART

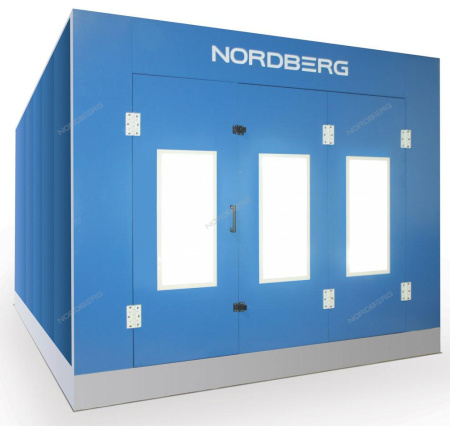

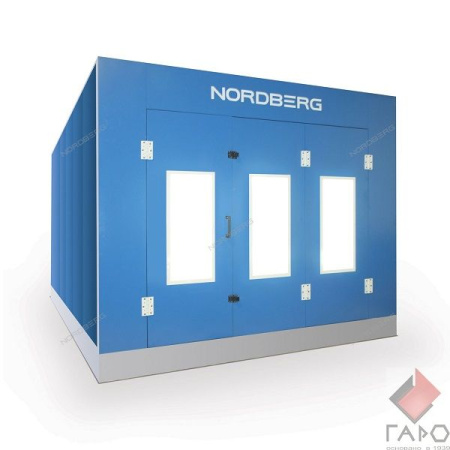

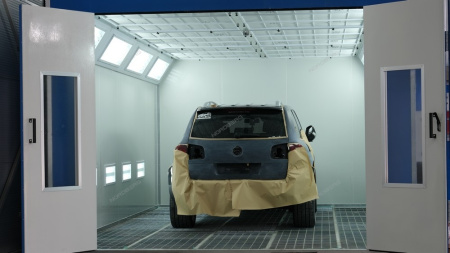

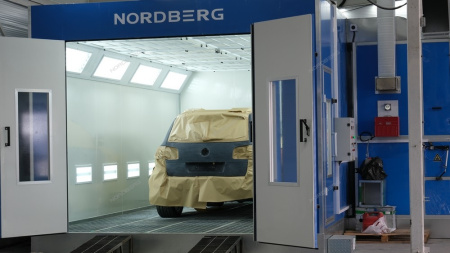

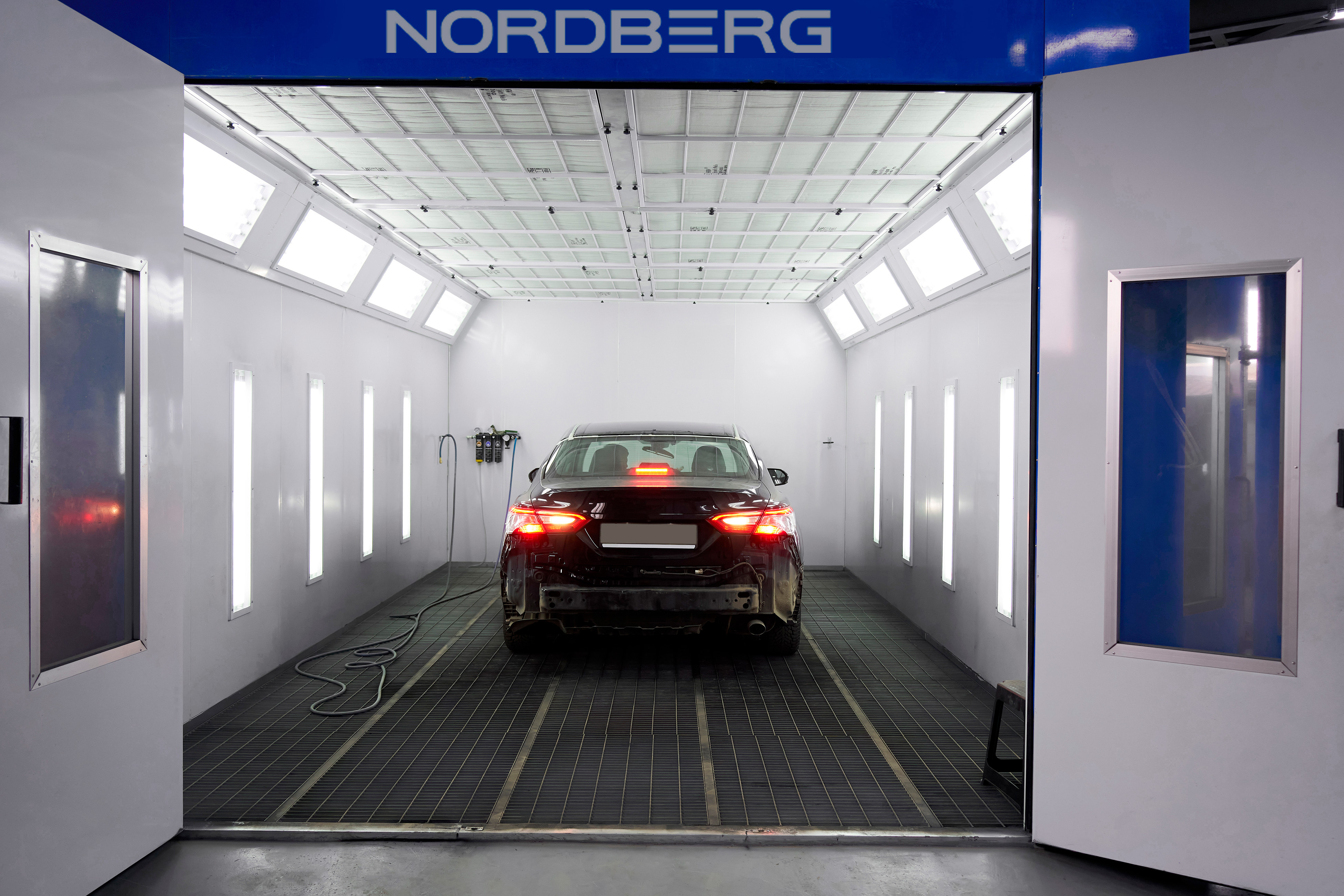

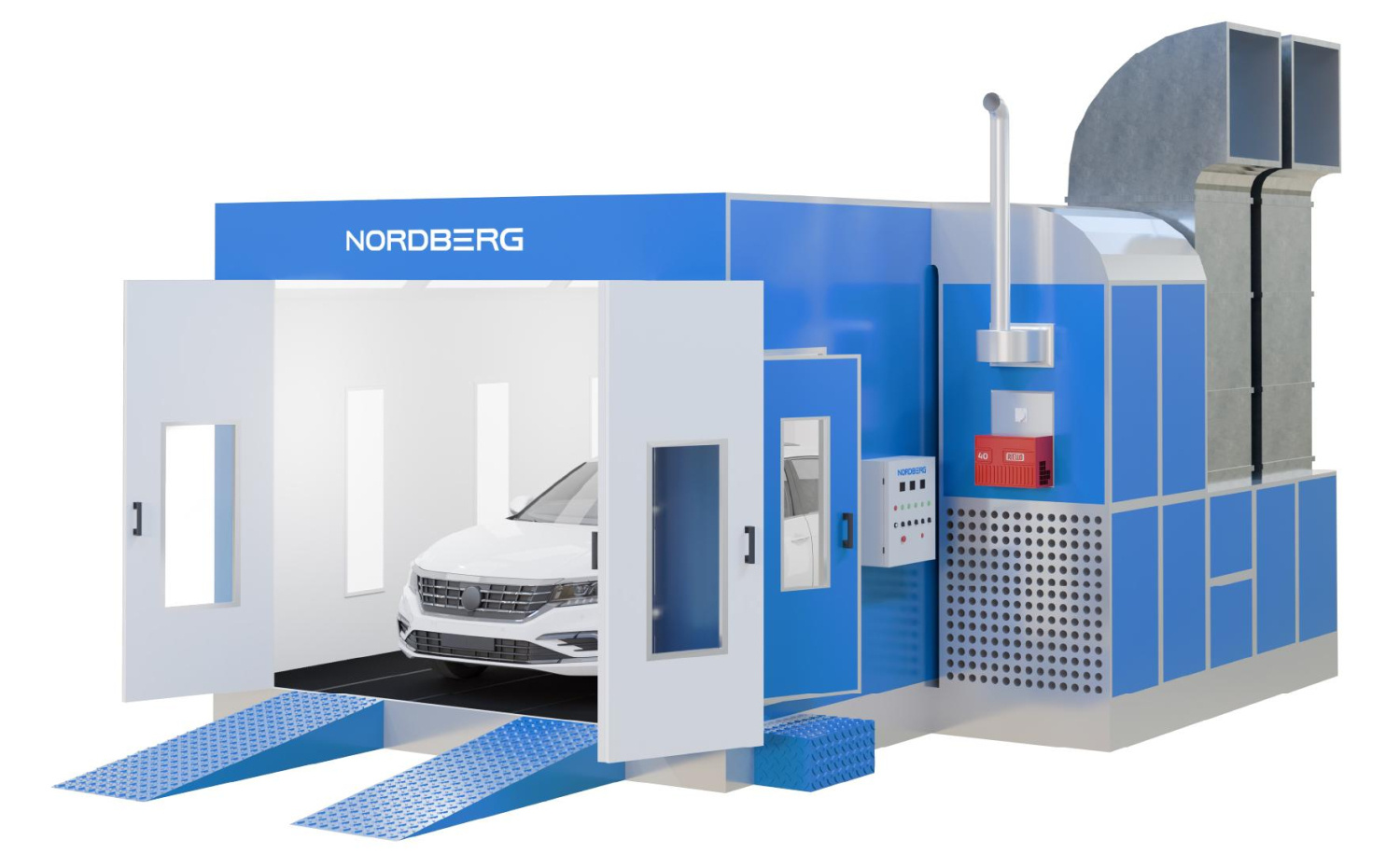

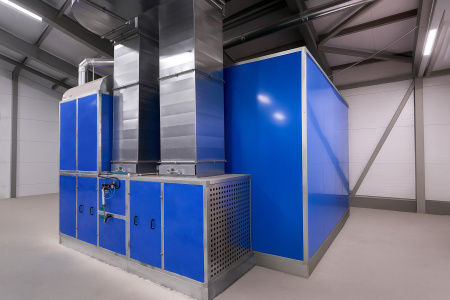

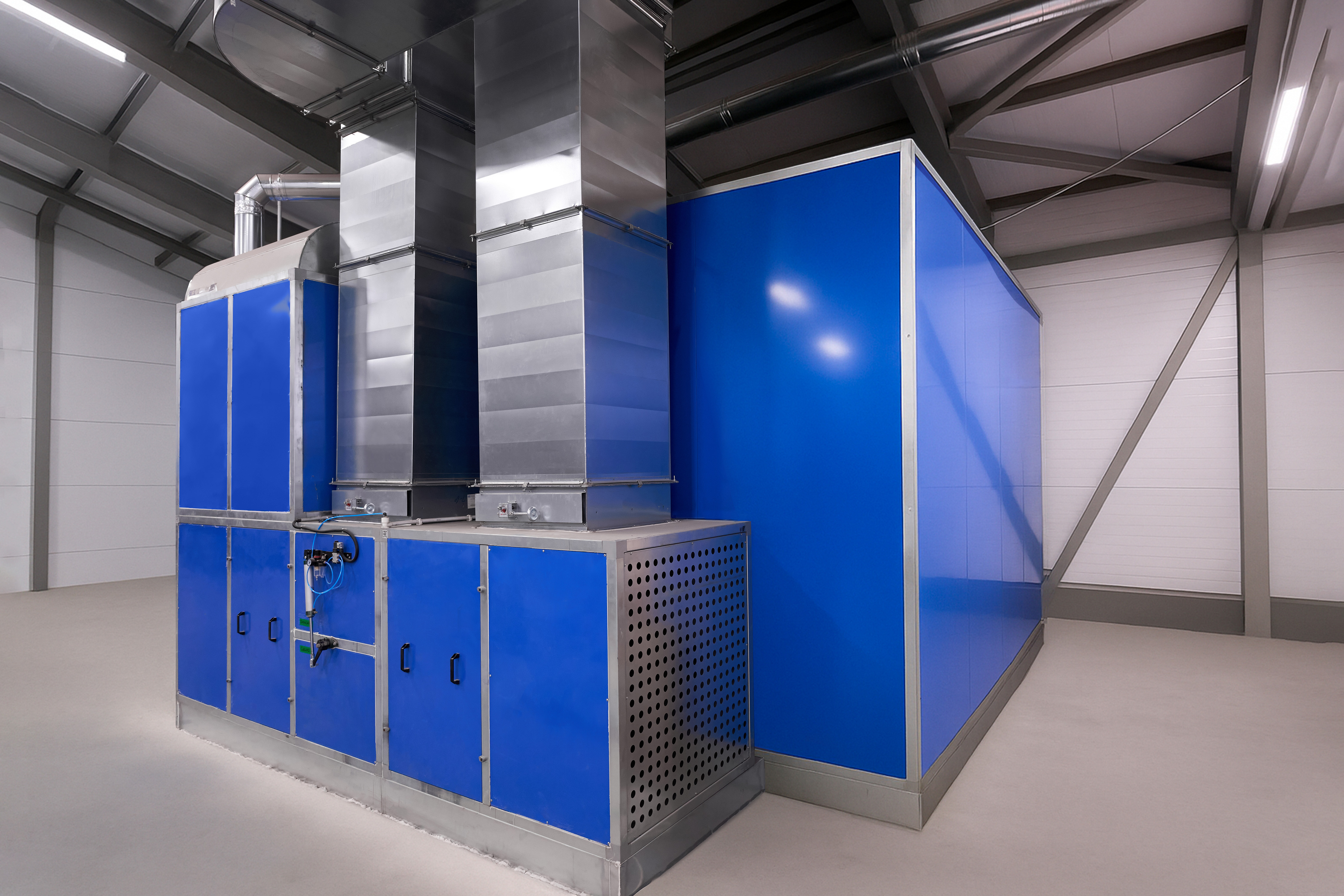

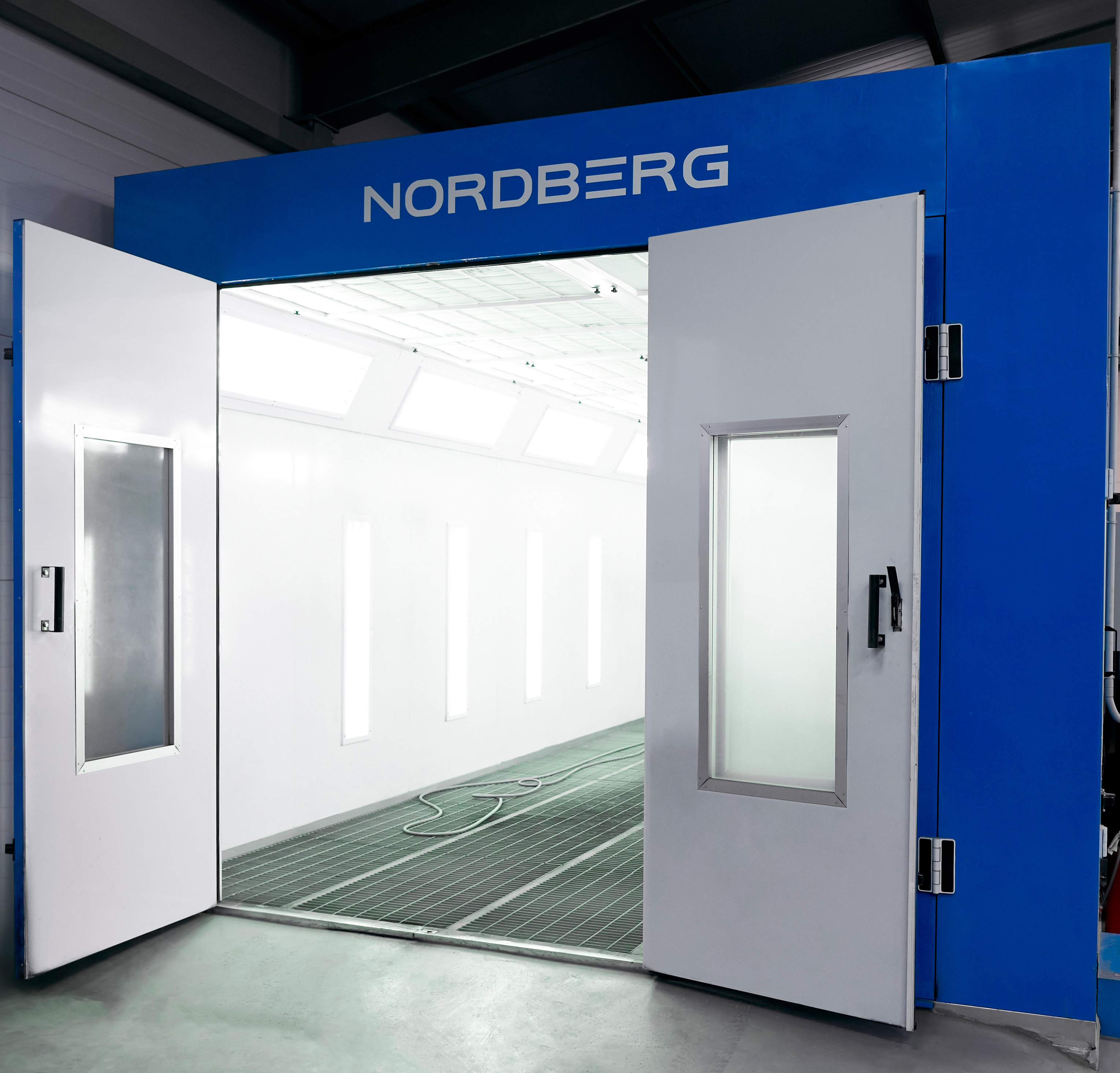

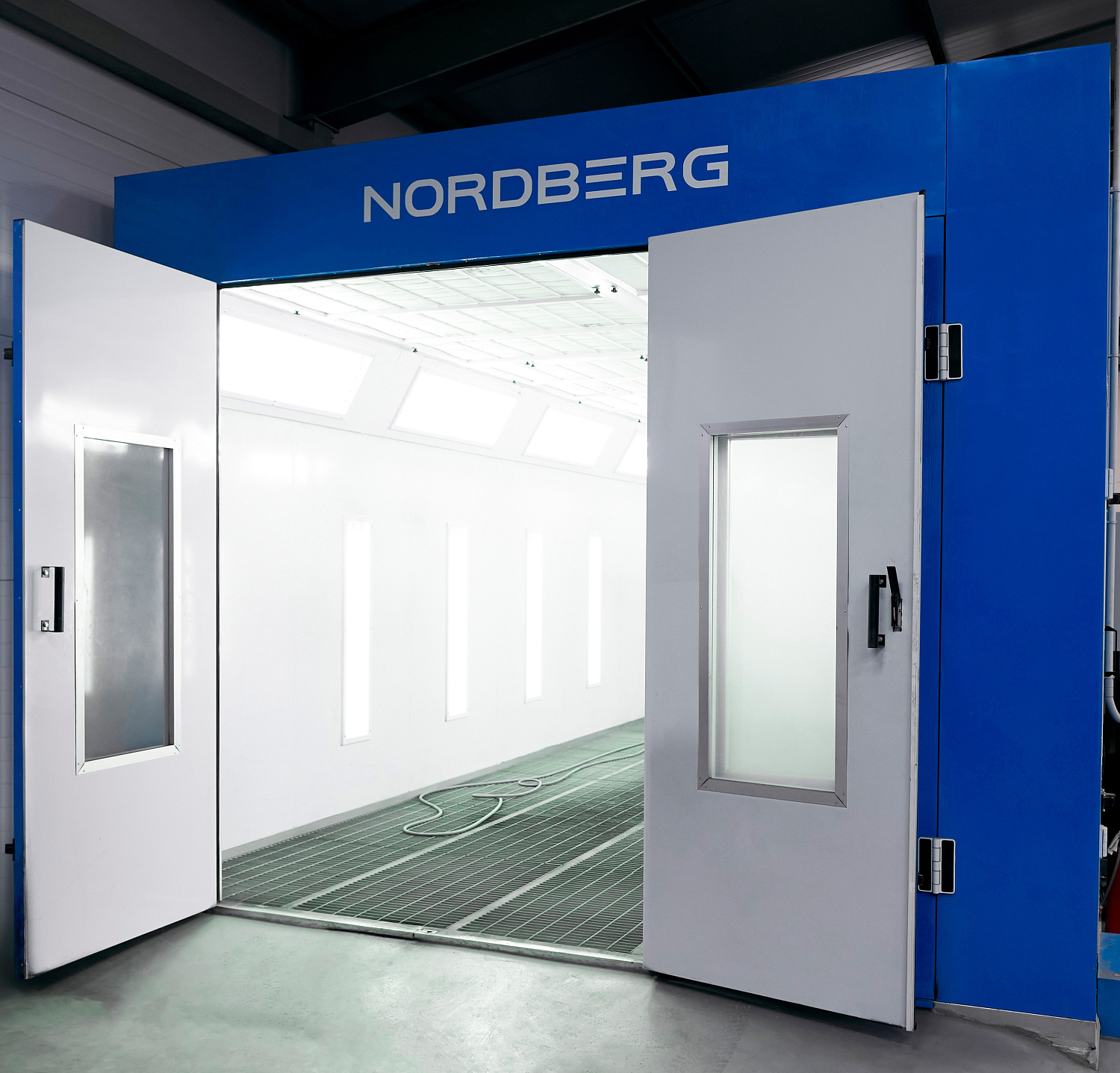

Окрасочно-сушильная камера NORDBERG STANDART предназначена для окрашивания кузова автомобиля, запасных частей, а также сушки в помещении, защищённом от пыли. Камера представляет собой кабину на металлическом основании с вентиляторной группой, обеспечивающей избыточное давление воздуха внутри и стабильный воздухопоток.

ФУНКЦИОНАЛ
Покраска — поддержка температуры 20–25 °C в зависимости от краски.
Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей.
Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки.

ПРЕИМУЩЕСТВА
Прочная конструкция: кабина состоит из сэндвич-панелей с дополнительными рёбрами жёсткости, выполненных из металла толщиной 0,6 мм и наполненных пенополистиролом. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха.
Перфорированная панель из оцинкованной стали на блоке воздуховода и удаления воздуха.

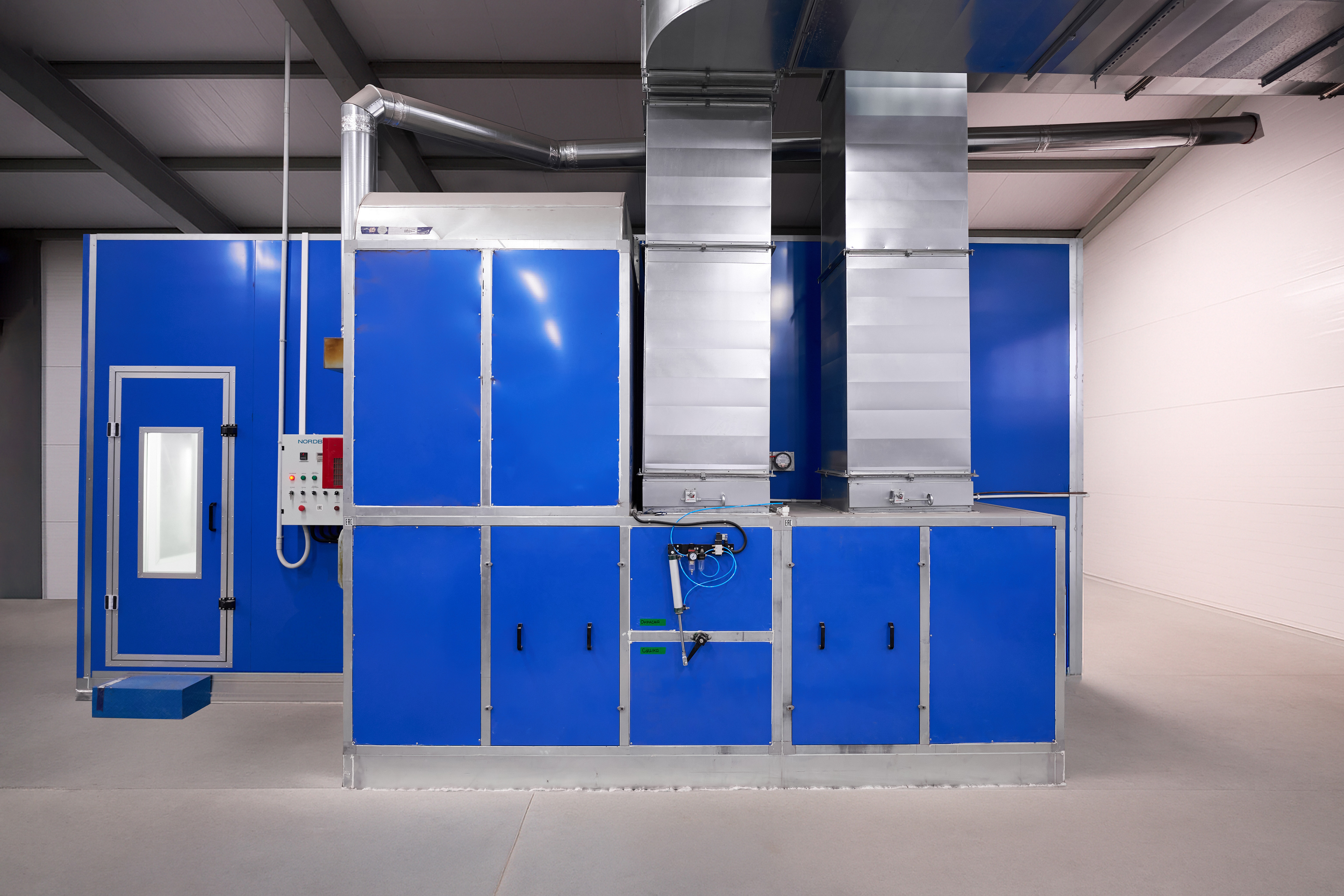

Теплогенераторный блок выполнен из профилированной оцинкованной стали и включает моторы, теплогенератор, фильтры, заслонку, горелку, пневмоцилиндр и шибер. Наружные панели окрашены, внутренние оцинкованы.

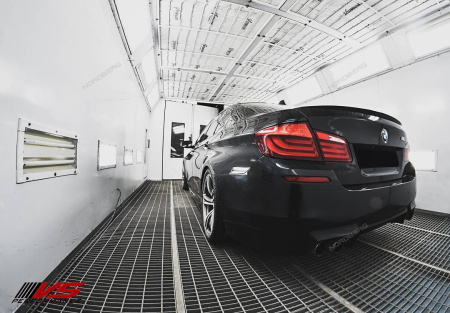

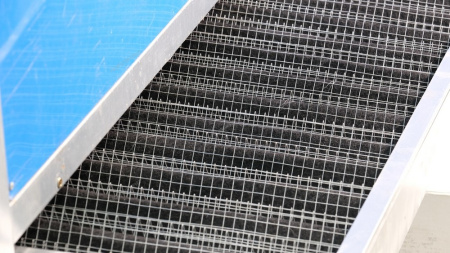

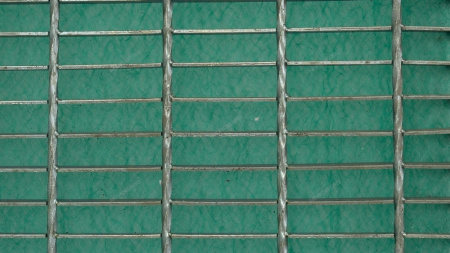

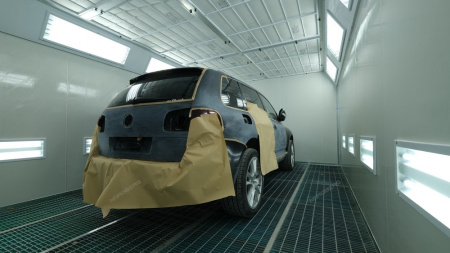

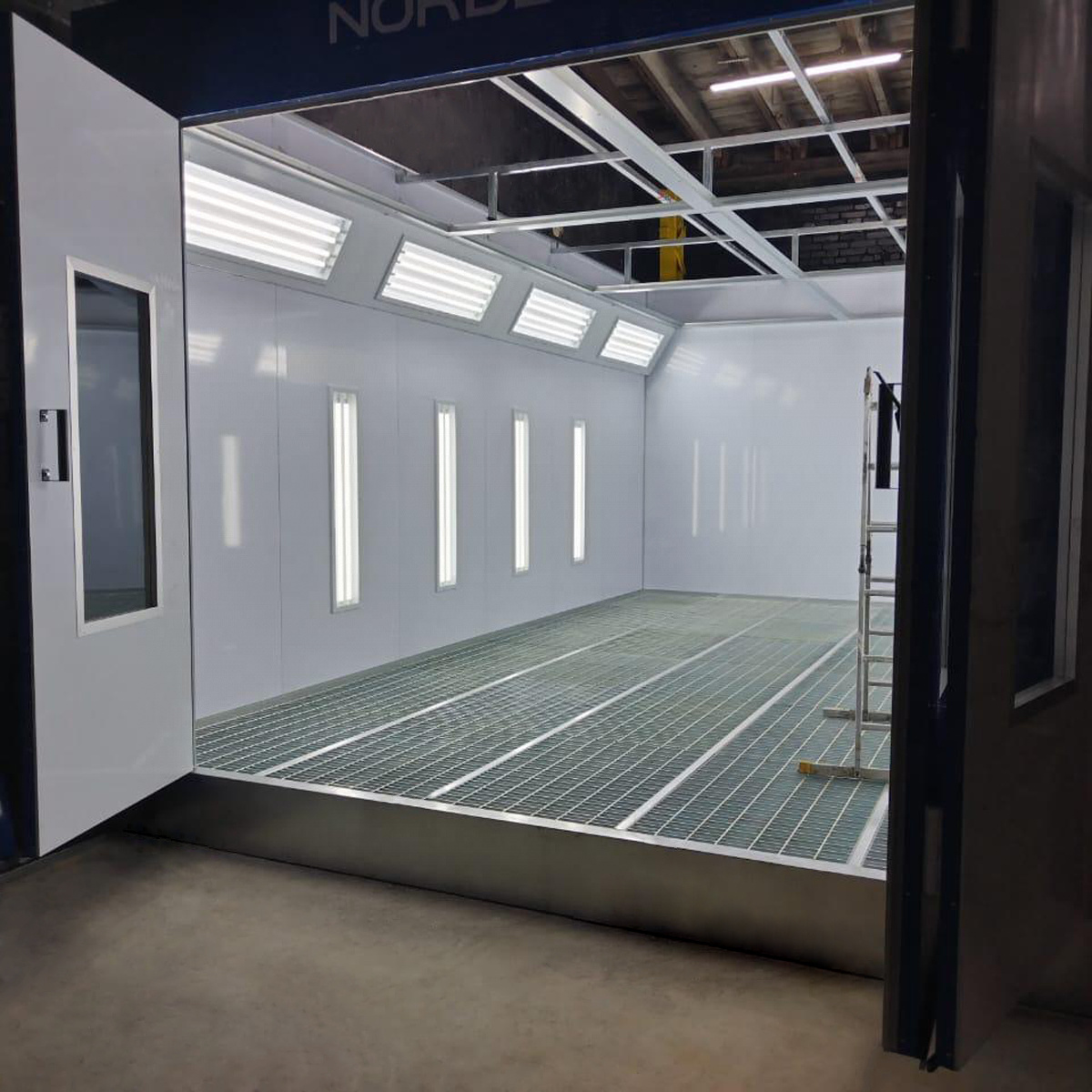

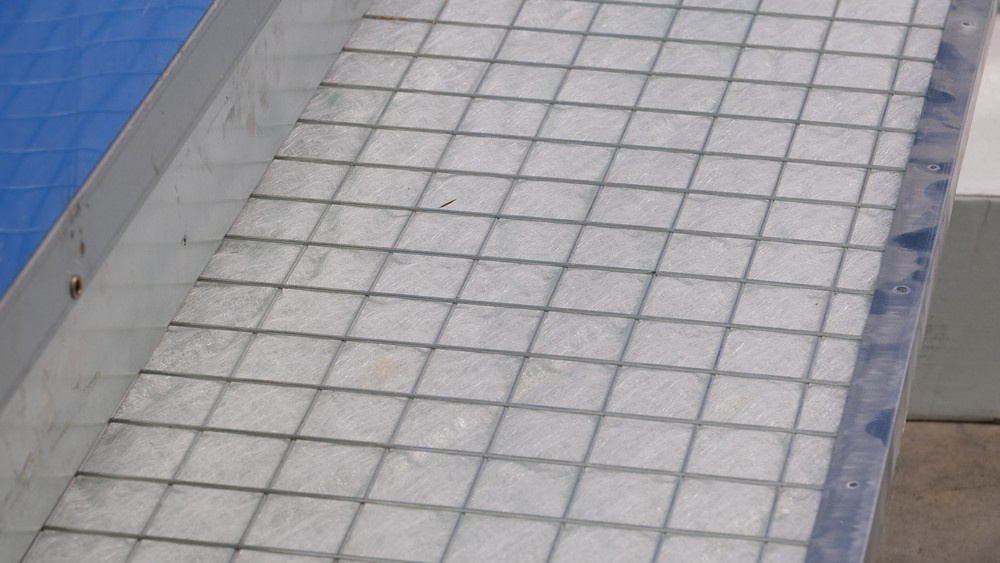

Надёжное основание: состоит из 5 рядов решёток с дополнительными металлическими панелями для точного распределения воздухопотока.
Дополнительные опоры: расположены под 2-м и 4-м рядами решёток для повышенной прочности.

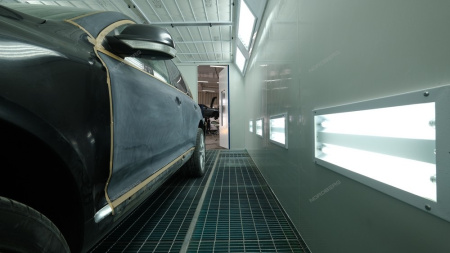

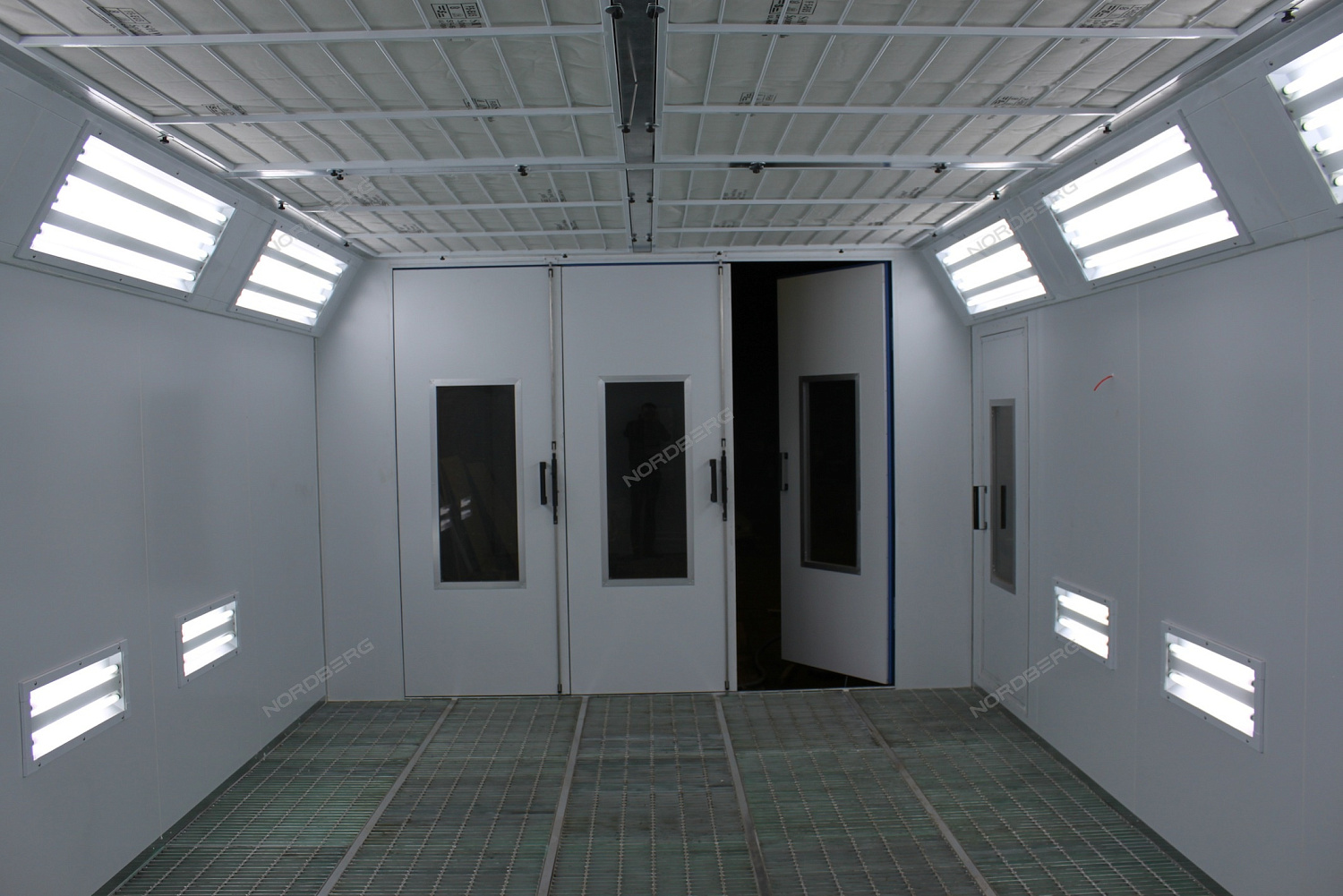

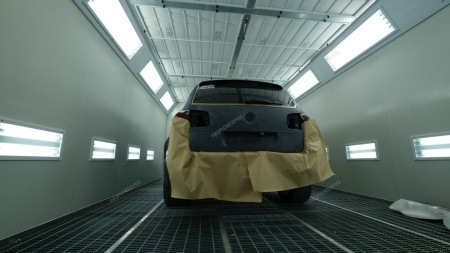

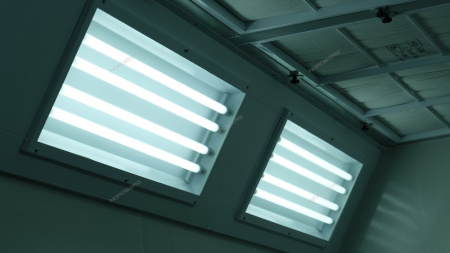

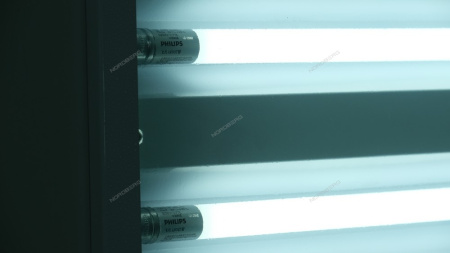

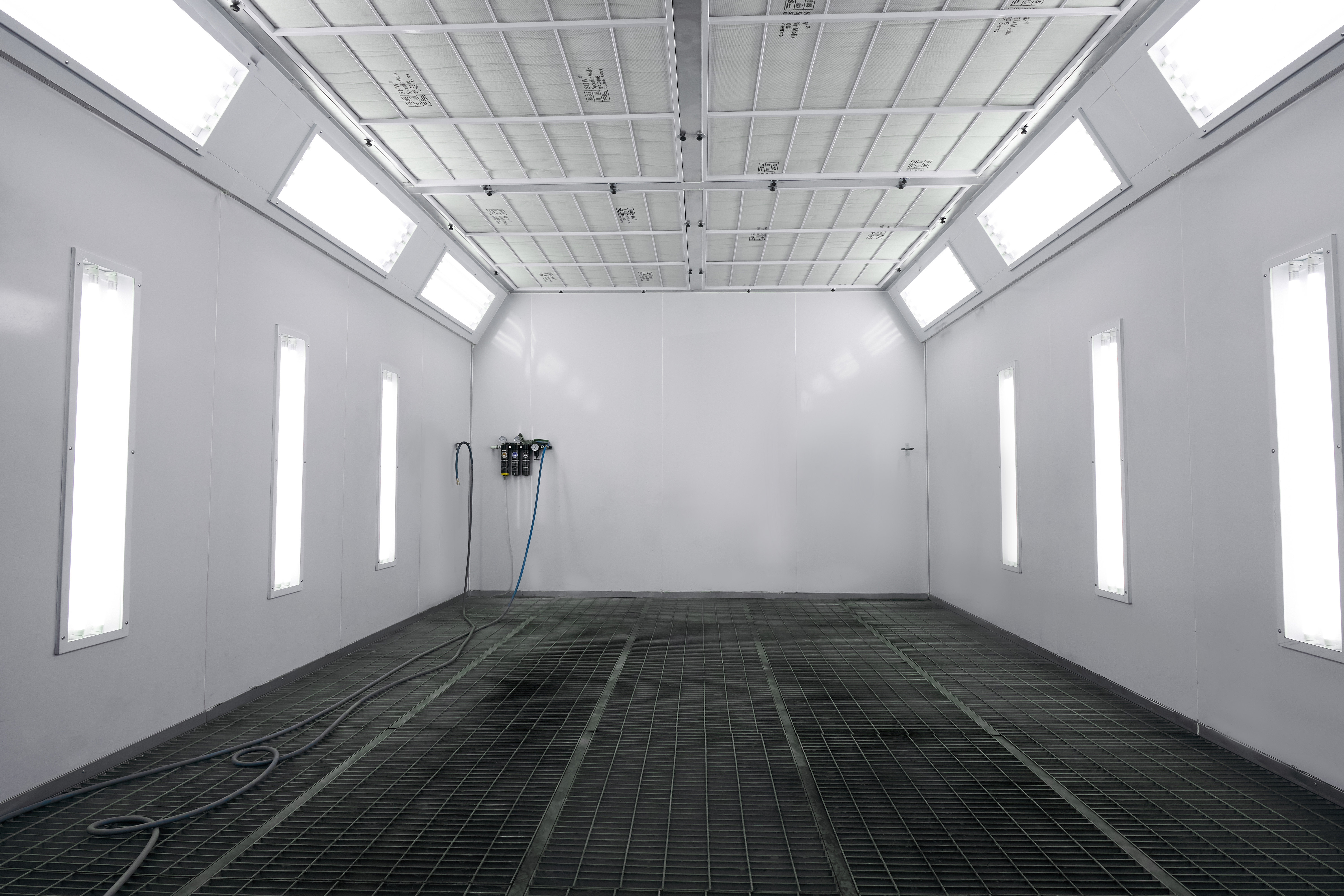

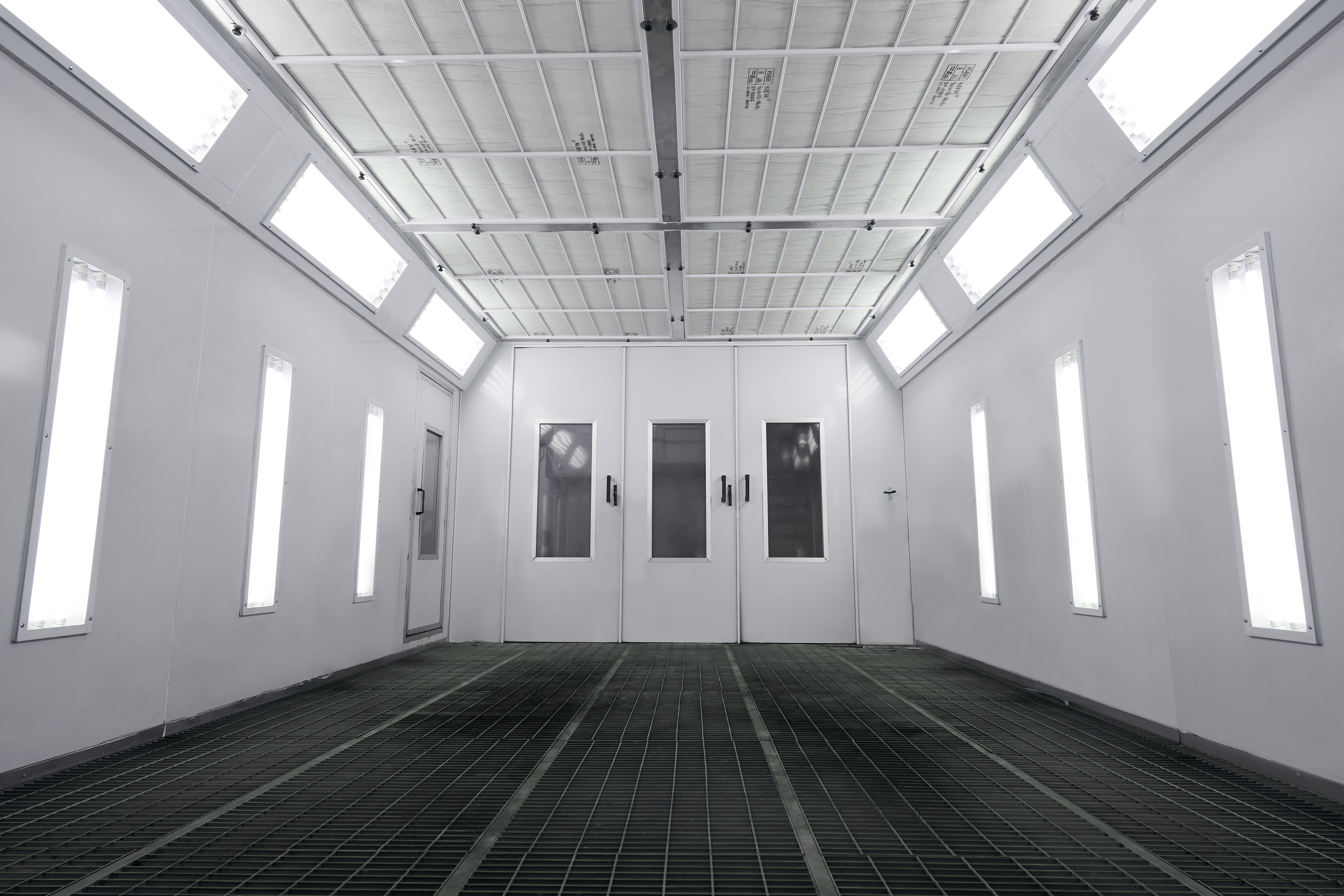

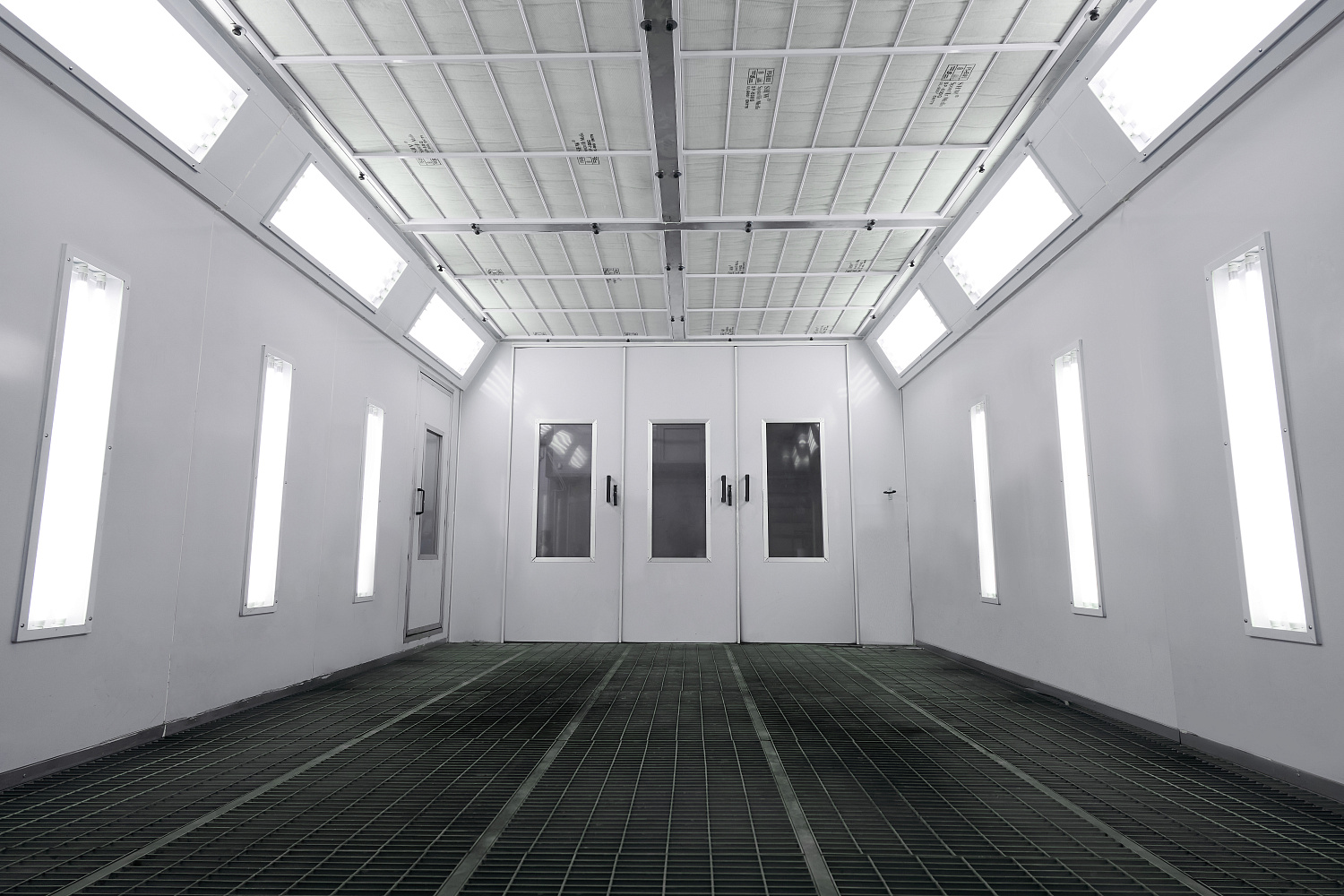

Качественное освещение: боковые LED-светильники вмонтированы вертикально в панели, а угловые расположены по всей длине камеры. Энергосберегающие лампы выполнены во взрывозащищённом исполнении.

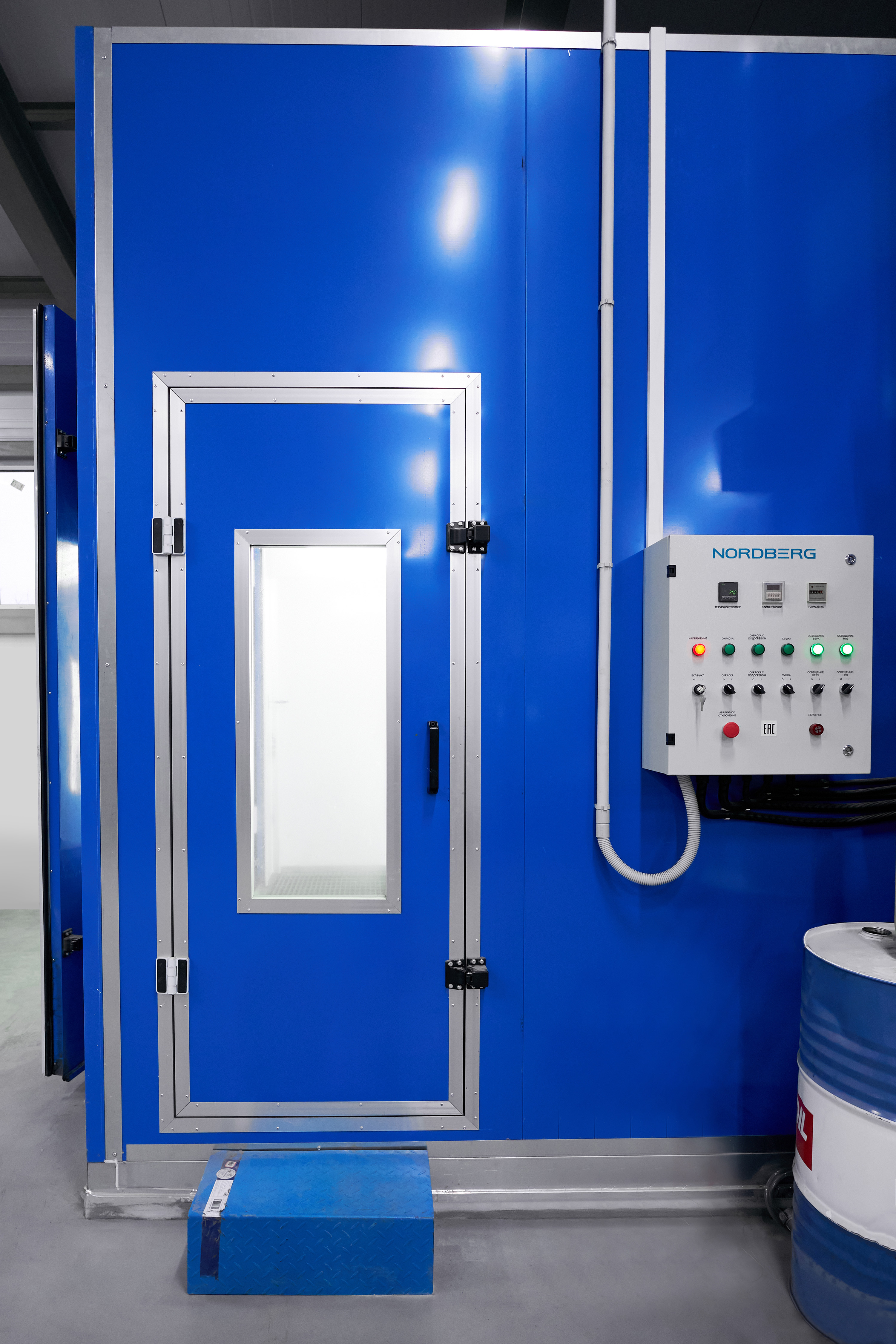

Продуманная конструкция двери: операторская дверь усилена изнутри.
Гибкость установки: ОСК можно разместить на полу или в приямке.
Высокая эффективность вентиляции: радиальные электромоторы воздухозабора и удаления воздуха имеют низкий уровень шума и вибрации. Их мощность — 7,5 кВт, производительность — 25 000 м³/час.

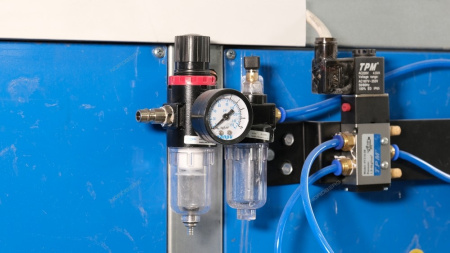

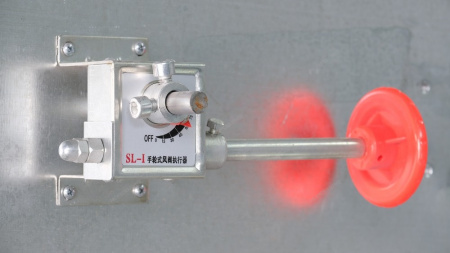

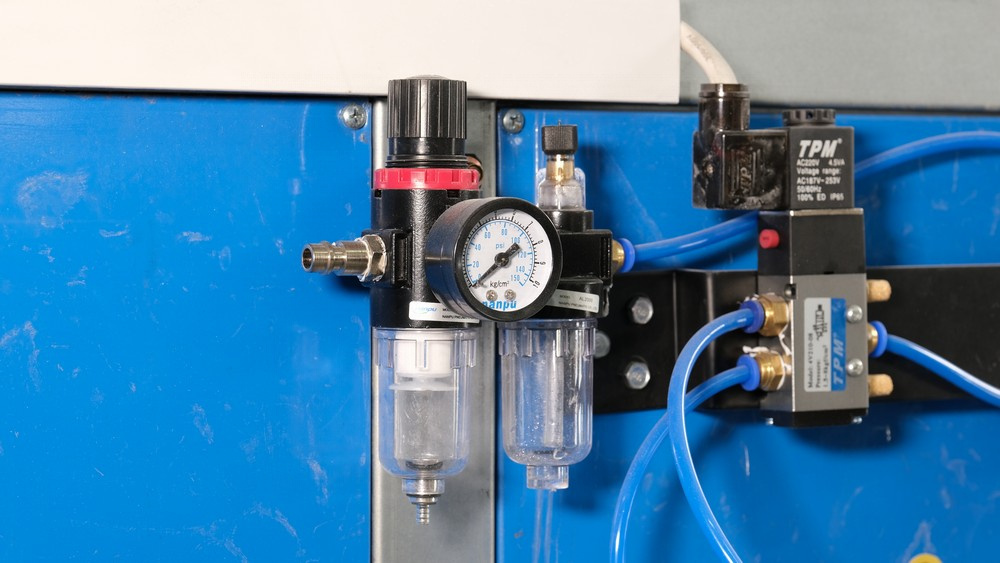

Удобное переключение режимов: заслонка (шибер) с пневматическим клапаном работает быстрее и надёжнее электрического привода. Переключение режимов не требует отключения моторов.
Дополнительные фильтры перед и после заслонки обеспечивают чистоту воздуха.
Гибкость монтажа вентиляторов: возможна установка сбоку, сзади или сверху камеры (при верхнем креплении требуется усиленная конструкция).
Точный контроль температуры: японский температурный контроллер Shinko (с функцией сохранения параметров) позволяет программировать 2 режима работы без необходимости их частой перенастройки.

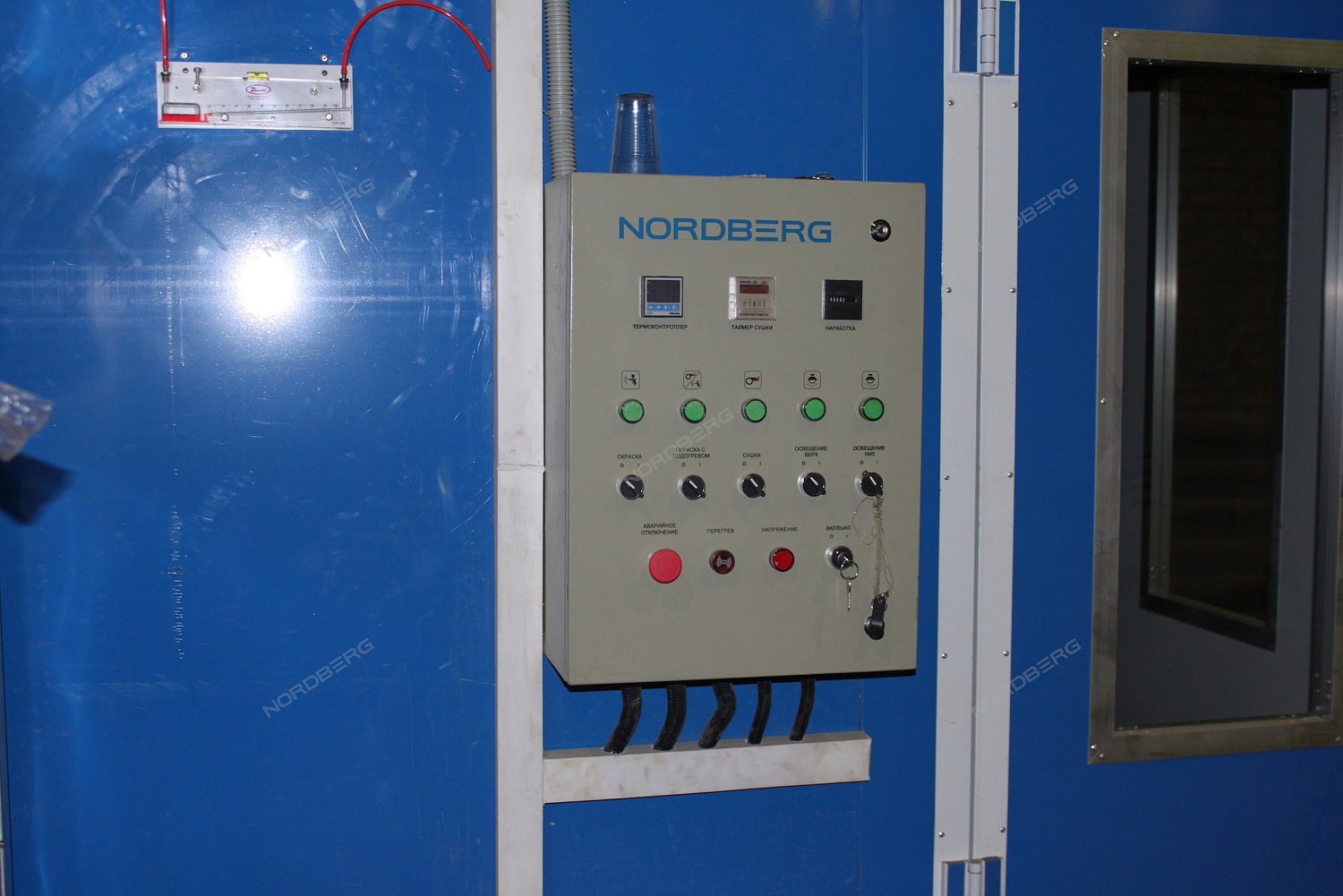

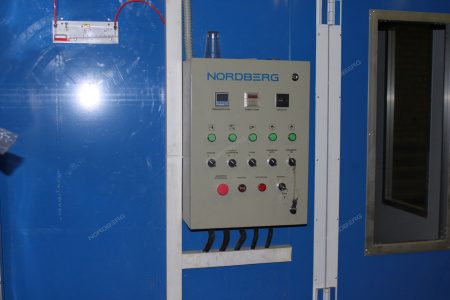

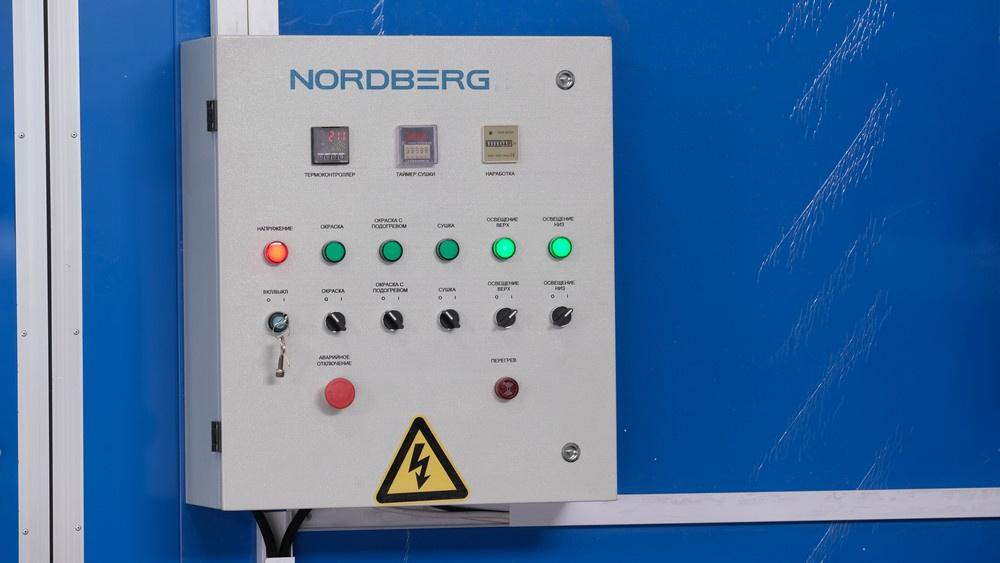

Расширенный функционал пульта управления: включает режимы окраски, окраски с подогревом, сушки, а также выключатели освещения, таймер сушки, температурное реле, индикатор ошибок и датчик давления.

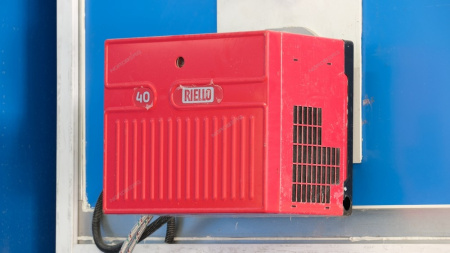

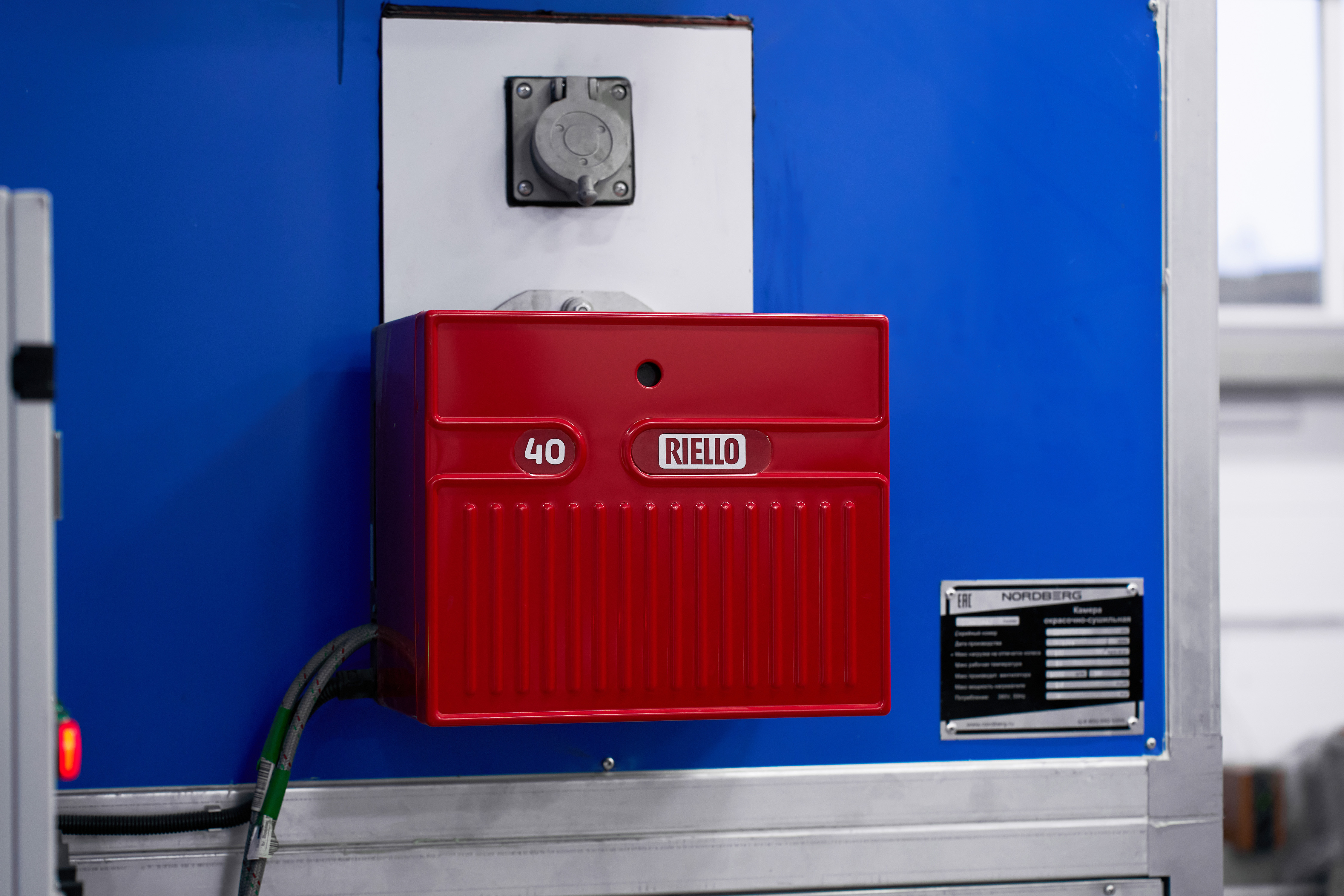

Эффективный нагрев: камера оснащена итальянской дизельной горелкой Riello.
Полный комплект фильтров: все необходимые элементы входят в базовую комплектацию.

УДОБСТВО ИСПОЛЬЗОВАНИЯ
Удобный пульт управления с таймером, контролем температуры и аварийным отключением.
Автоматическое поддержание температуры во время покраски и сушки.
Простая настройка режимов.

КОМПЛЕКТАЦИЯ
Кабина из сэндвич-панелей
Система освещения
Вентиляция и теплообменник
Фильтры
Пульт управления
Элементы крепления

*Вентиляционные короба в комплект не входят! Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
S7-1 Герметик белый (Glass Glue, white) – 5 шт.
S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт.
Воздуховодные короба (количество зависит от размеров помещения).
Бак для дизельного топлива – 1 шт.
Провода для подключения пульта управления (длина зависит от размеров помещения).
Въездные трапы (при установке камеры на пол) – 1 комплект.

NORDBERG STANDART — надёжное решение для качественной покраски и сушки автомобилей.

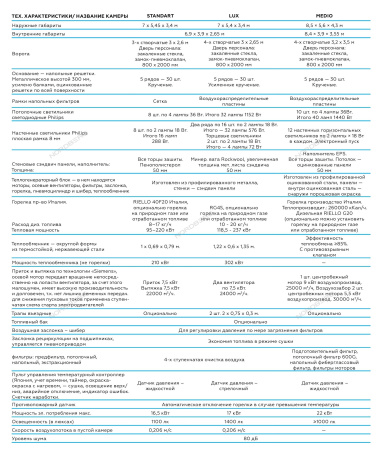

Технические характеристики NORDBERG STANDART

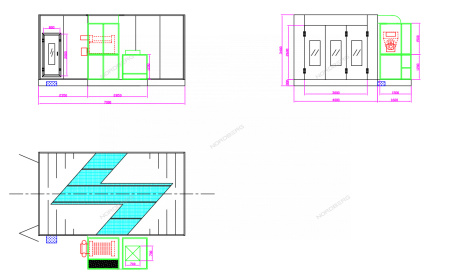

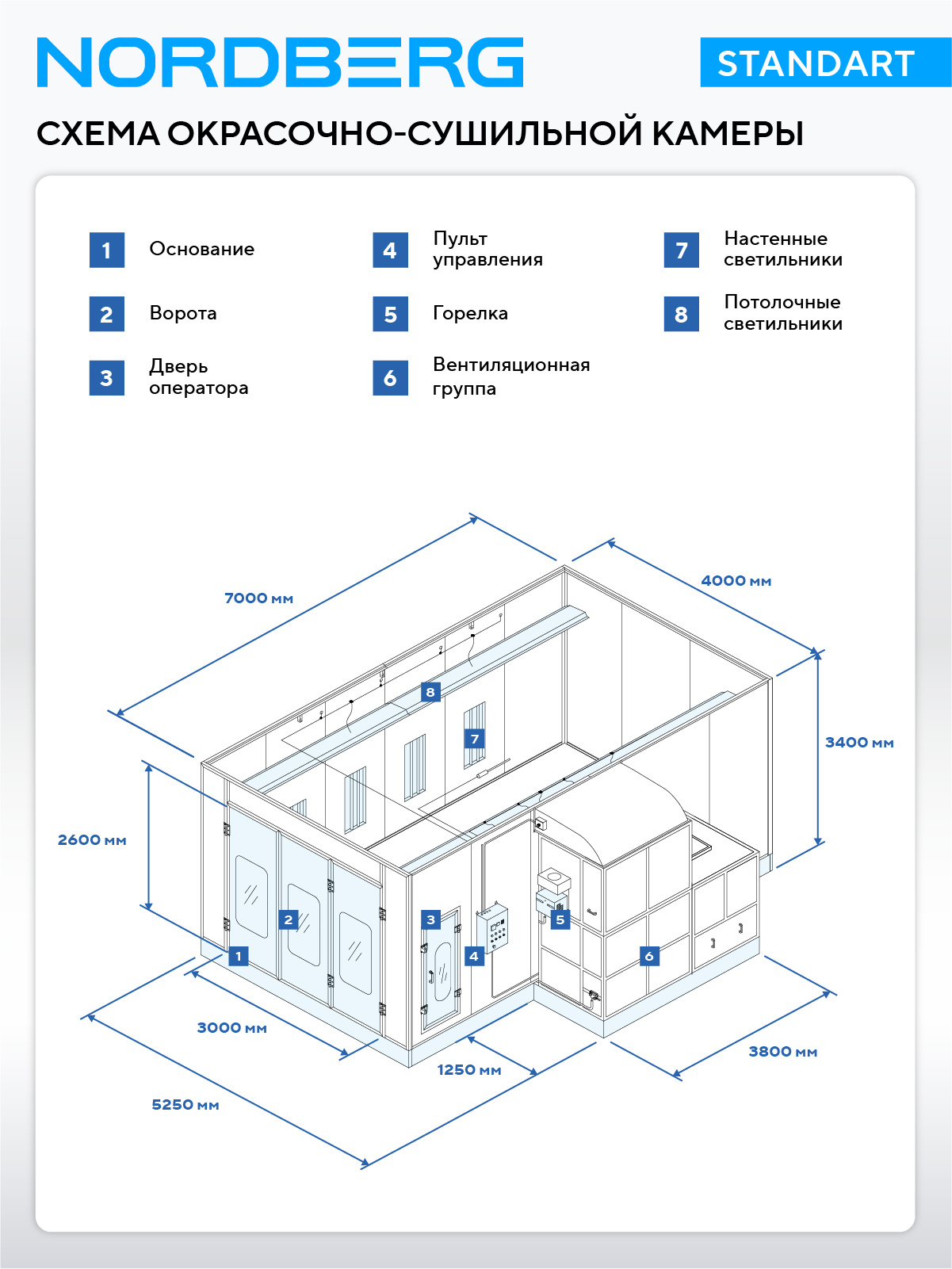

Наружные габариты, м 7x5,25x3,4
Внутренние габариты, м 6,9x3,9x2,65

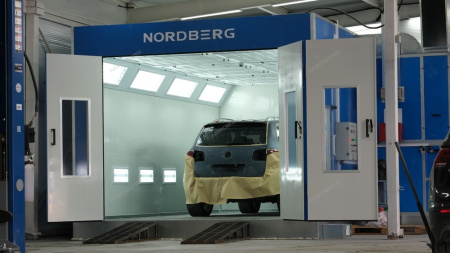

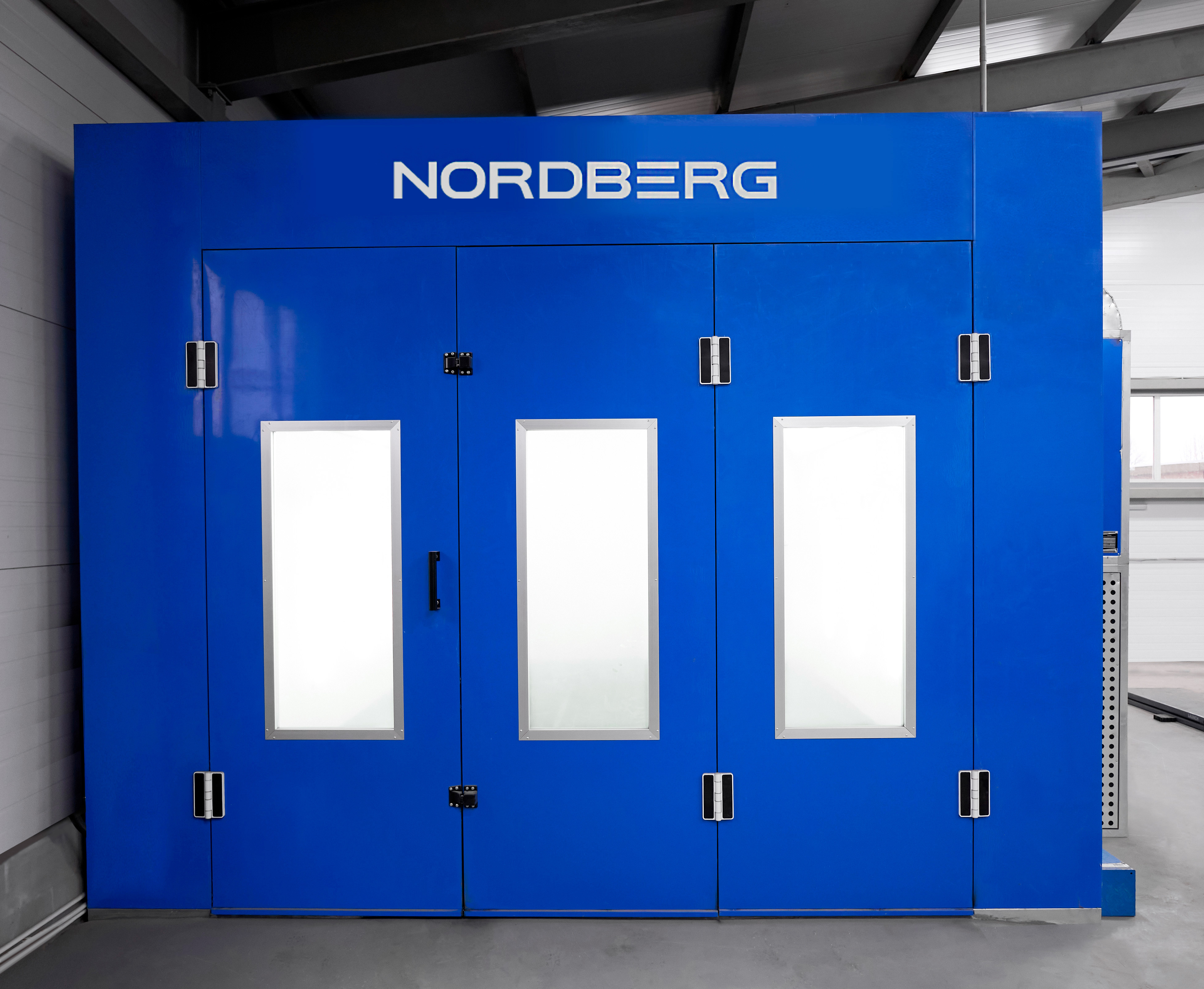

Ворота трехстворчатые, мм 3000х2600
Высота основания, мм 300
Основание напольные решетки 5 рядов - 30 шт.

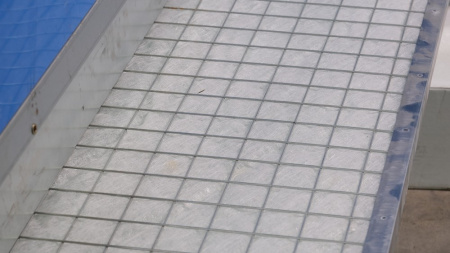

Рамки напольных фильтров, сетка
Потолочные светильники 8 шт. по 4 лампы 16 Вт, итого 32 лампы 512 Вт
Настенные светильники 8 шт. по 2 лампы 16 Вт, итого 16 ламп 256 Вт
Стеновые сандвич-панели (материал, толщина) теплонаполнитель EPS, 50 мм
Теплогенераторный блок, изготовлен из профилированной оцинкованной стали
Горелка, RIELLO F40 серия G20
Расход дизельного топлива горелки, кг/ч 8 - 18
Тепловая мощность горелки, кВт 95 - 213
Теплообменник, изготовлен из термостойкой, нержавеющей стали 1620x700x920 мм
Мощность теплообменника (не горелки), кВт 210
Электромотор притока 7,5 кВт 25000 м3/час радиальный
Электромотор вытяжки 7,5 кВт 25000 м3/час радиальный
Трапы въездные, опционально
Топливный бак, опционально
Воздушная заслонка-шибер, есть
Система фильтрации, подготовительный, потолочный, напольный, угольный
Датчик давления, жидкостной
Противопожарный датчик, есть
Потребляемая мощность, кВт, 16,5
Освещенность, лк 800
Скорость воздухопотока в пустой камере, м/с 0,25
Уровень шума, дБ 80
Пульт управления:
Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер японской компании с функцией сохранения параметров.
Общий вес с упаковкой - 1214 кг

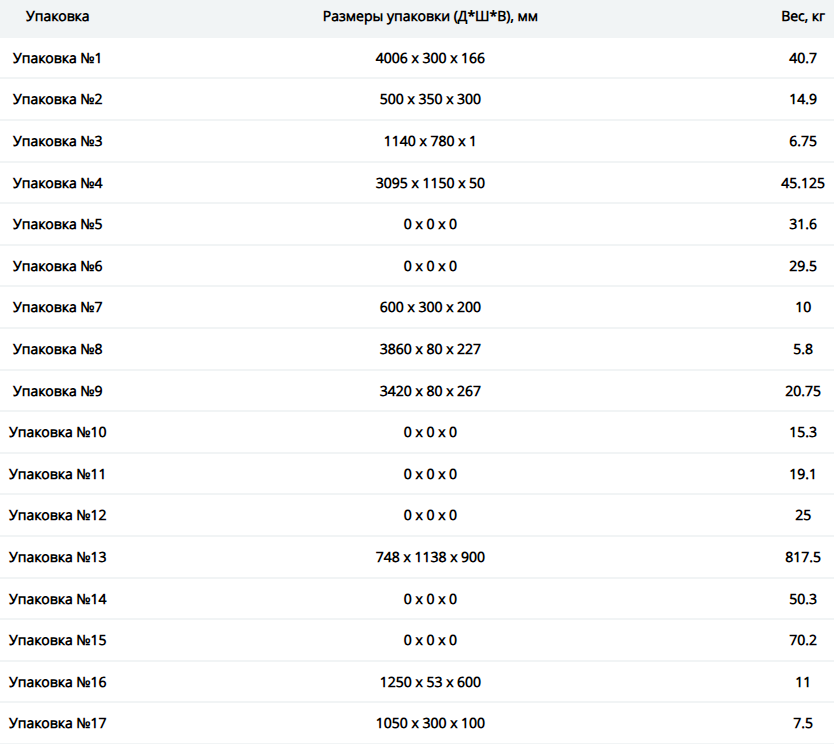

Размеры упаковки:
