Окрасочно-сушильная камера MEDIO

Окрасочно-сушильная камера MEDIO

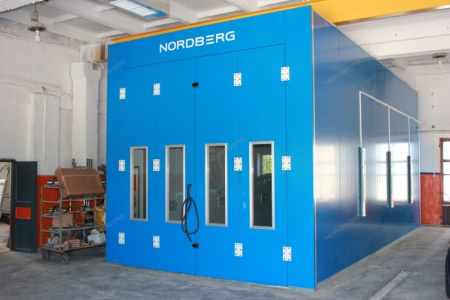

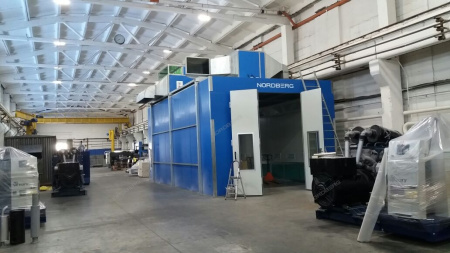

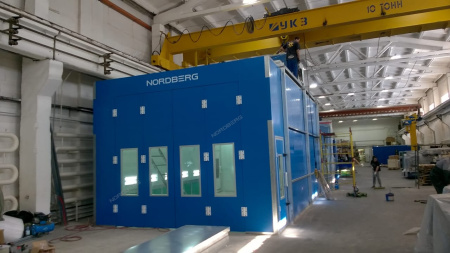

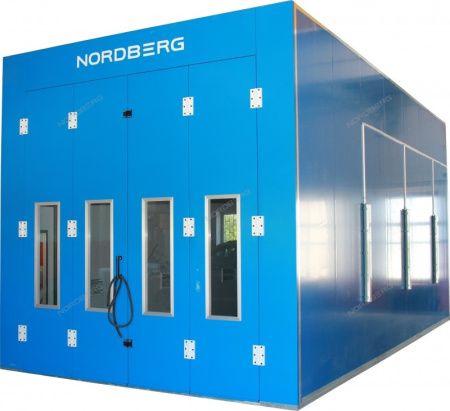

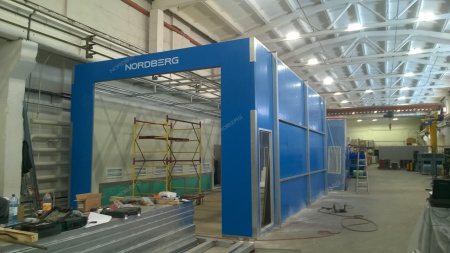

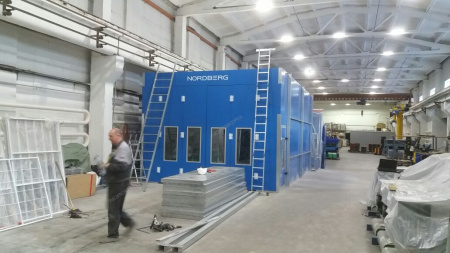

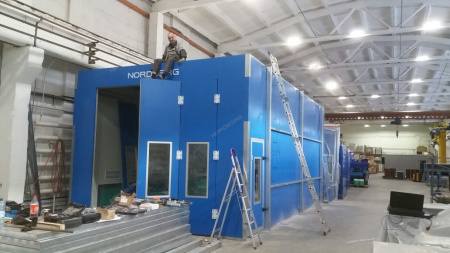

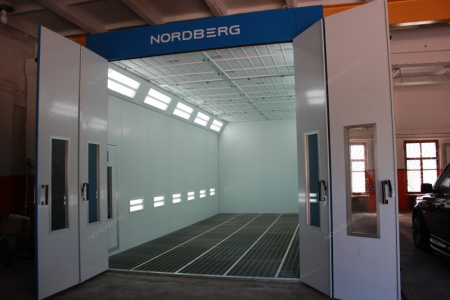

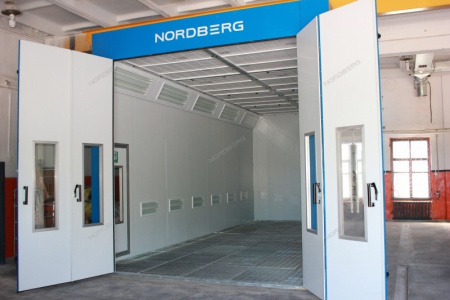

Окрасочно-сушильная камера NORDBERG MEDIO предназначена для окрашивания кузова автомобиля, запасных частей, а также сушки в помещении, защищённом от пыли. Камера представляет собой кабину на металлическом основании с вентиляторной группой, обеспечивающей избыточное давление воздуха внутри и стабильный воздухопоток.

ФУНКЦИОНАЛ
Покраска — поддержка температуры 20–25 °C в зависимости от краски.
Сушка — температура 60–80 °C с учётом типа краски и пластмассовых деталей.
Продувка — кратковременный режим для удаления летучих соединений и остывания после сушки.

ПРЕИМУЩЕСТВА
Прочная конструкция: кабина изготовлена из сэндвич-панелей с усиленными рёбрами жёсткости, металлическое покрытие толщиной 0,6 мм и внутренним слоем пенополистирола. Это продлевает срок службы и предотвращает деформацию панелей из-за давления воздуха.
Эффективная вентиляция: перфорированные панели из оцинкованной стали обеспечивают равномерное распределение воздухопотока.

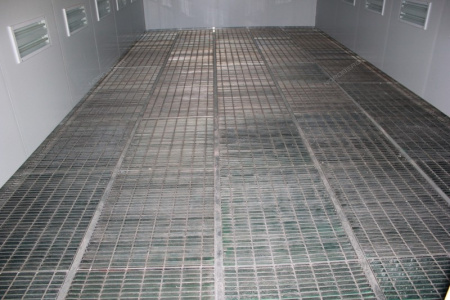

Надёжное основание: профилированный металл с 5 рядами решёток и дополнительными металлическими панелями, рассчитанными на нагрузку 800 кг на колесо. Возможен монтаж на пол или в бетонный приямок.
Дополнительные опоры: под 2-м и 4-м рядами решёток для повышенной прочности.

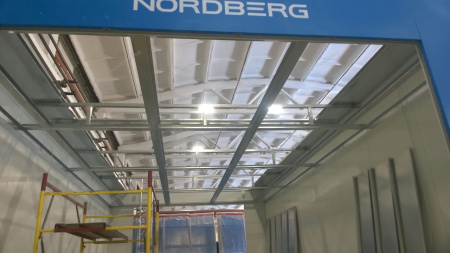

Качественное освещение: боковые LED-светильники вмонтированы в панели вертикально, а угловые расположены по всей длине камеры. Энергосберегающие лампы обеспечивают комфортную работу.
Продуманная конструкция двери: операторская дверь усилена изнутри, имеет смотровое окно и может устанавливаться в любое место камеры.
Надёжная безопасность: встроенный противопожарный датчик автоматически отключает горелку при превышении допустимой температуры.
Мощные и тихие вентиляторы: радиальные электромоторы с низким уровнем шума и вибрации (7,5 кВт, 30 000 м³/ч).
Удобное переключение режимов: заслонка с пневмоклапаном переключает режимы нагрева и сушки без необходимости отключения моторов.
Гибкость установки: вентиляторы можно размещать сбоку, сзади или сверху камеры (для верхнего крепления требуется дополнительная конструкция).
Высокоточный контроль: японский температурный контроллер Shinko позволяет программировать 2 режима работы, сохраняя настройки на длительное время.

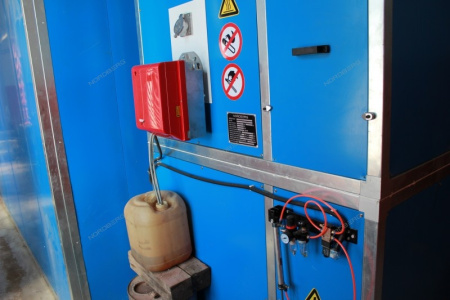

Эффективный нагрев: камера оборудована итальянской дизельной горелкой Riello.
Полный комплект фильтров: поставляются все необходимые фильтры для бесперебойной работы камеры.

УДОБСТВО ИСПОЛЬЗОВАНИЯ

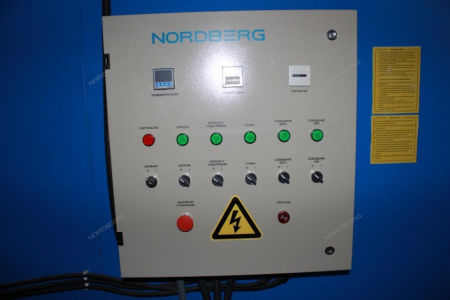

Удобный пульт управления с контролем температуры, таймером сушки и системой аварийного отключения.
Простая настройка температуры и вентиляции.
Надёжная конструкция с шумоизоляцией и герметичными дверями.

КОМПЛЕКТАЦИЯ
Кабина из сэндвич-панелей.
Система освещения.
Теплообменник.
Вентиляция.
Фильтры.
Пульт управления.
Элементы крепления.

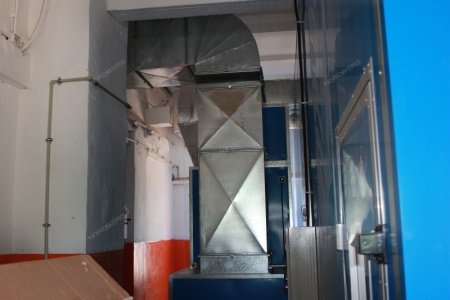

*Вентиляционные короба в комплект не входят!

Для ввода камеры в эксплуатацию необходимо дополнительно приобрести:
S7-1 Герметик белый (Glass Glue, white) – 5 шт.
S7-2 Герметик полиуретановый (Glass Glue, polyurethane) – 5 шт.
Воздуховодные короба (количество зависит от размеров помещения).
Бак для дизельного топлива – 1 шт.
Провода для подключения пульта управления (длина зависит от размеров помещения).
Въездные трапы (при установке камеры на пол) – 1 комплект.

Окрасочно-сушильная камера NORDBERG MEDIO обеспечивает высокое качество окраски и соответствует требованиям автосервиса.

Технические характеристики NORDBERG MEDIO

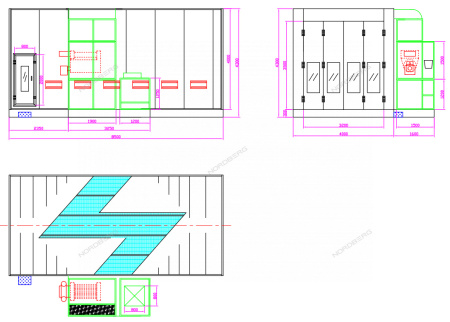

Наружные габариты, м 8,55x5,4x4,3
Внутренние габариты, м 8,4x3,9x3,55
Размер двери оператора, мм 800х2000
Наружные габариты, м 8,55x5,4x4,3
Высота основания, мм 300
Основание: напольные решетки 5 рядов - 30 шт.
Рамки напольных фильтров, воздухораспределительные пластины
Потолочные светильники 10 шт. по 4 лампы 16 Вт, итого 40 ламп 640 Вт
Вертикальные настенные светильники 12 шт. по 2 лампы 16 Вт, итого 24 лампы 384 Вт
Стеновые сандвич-панели (материал, толщина) теплонаполнитель EPS, 60 мм
Теплогенераторный блок изготовлен из профилированного металла, стенки - оцинкованная сталь
Горелка RIELLO RG5S
Расход дизельного топлива горелки, кг/ч 13,5-26,1
Тепловая мощность горелки, кВт 160-309
Теплообменник округлой формы изготовлен из термостойкой, нержавеющей стали с противовзрывным клапаном 1620x700x1260 мм
Мощность теплообменника (не горелки), кВт 300
Электромотор притока 7,5 кВт 30000 м3/час радиальный
Электромотор вытяжки 7,5 кВт 30000 м3/час радиальный
Трапы въездные, опционально
Топливный бак, опционально
Воздушная заслонка-шибер для управления давлением, есть

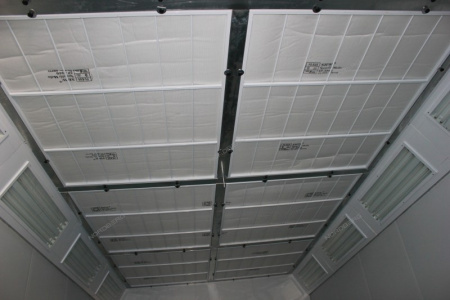

Система фильтрации, Подготовительный фильтр, потолочный фильтр 600G, напольный фиберглассовый фильтр, угольный фильтр
Датчик давления, жидкостной
Противопожарный датчик, есть
Потребляемая мощность, кВт 17
Освещенность, лк 800
Скорость воздухопотока в пустой камере, м/с 0,25
Уровень шума, дБ 80
Пульт управления:
Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный японский контроллер (с функцией сохранения параметров)
