Стенд сход развал 3D ТехноВектор 7 P7202 КAB

Стенд сход-развал 3D ТехноВектор P 7202 KAB

Основные свойства:

СерияBasic: Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.
Количество камер: Две неподвижные камеры.
Типы камер: Две промышленные видеокамеры высокого разрешения
Тип монтажа:
Настенный.
Требует наличия капитальной или несущей стены.
Компьютерная стойка: P - серии
Применяемость: Яма или подъемник
Расстояние от камер до центра передних поворотных платформ:
1400 - 3500 мм для ямы
2800 - 3500 мм для подъемника
2200 - 3500 мм для подъемника при измерительной высоте 500мм

Основные преимущества:
Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
За счет настенного монтажа позволяют более рационально использовать рабочее пространство.
Данные стенды не требуют проведения калибровки (при соблюдении условий транспортировки и хранения)и позволяют начать работу сразу после монтажа.**
* - не входит в комплект.
** - только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

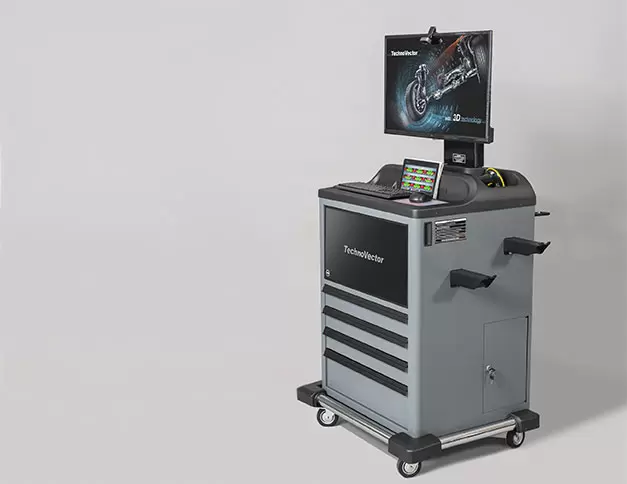

Компьютерная стойка премиум:

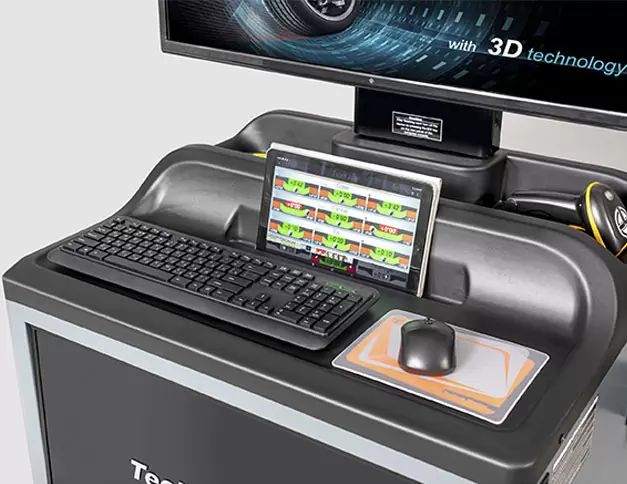

Эргономичная панель управления
Ниша для установки планшета*
Отсек для хранения считывателя штрих-кода* и инструмента

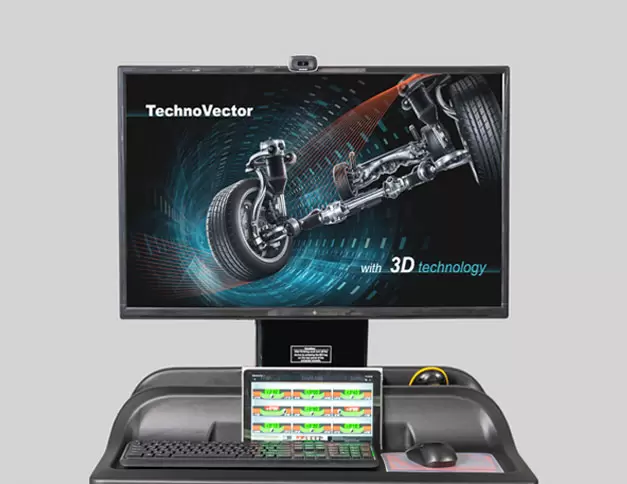

Комплектуется монитором 32"

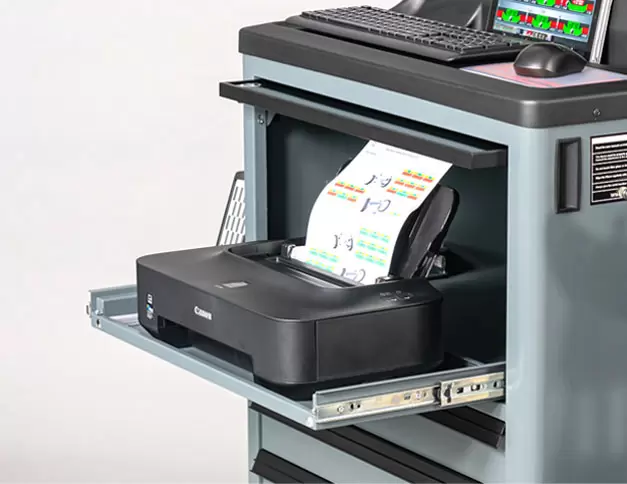

Удобный доступ к принтеру* за счет выдвижной полки

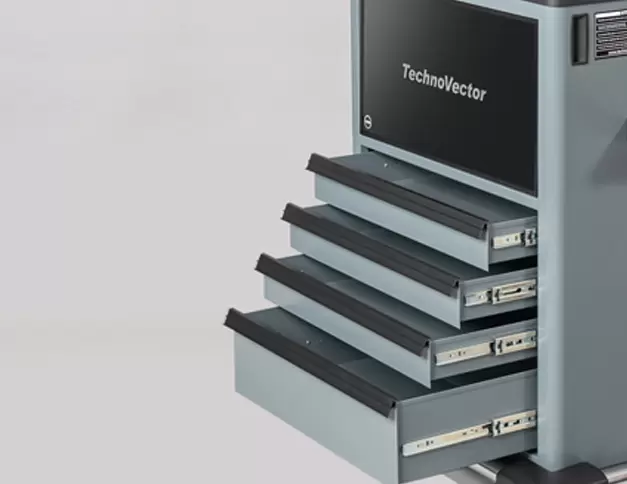

Выдвижные ящики для хранения инструмента (622х383мм)

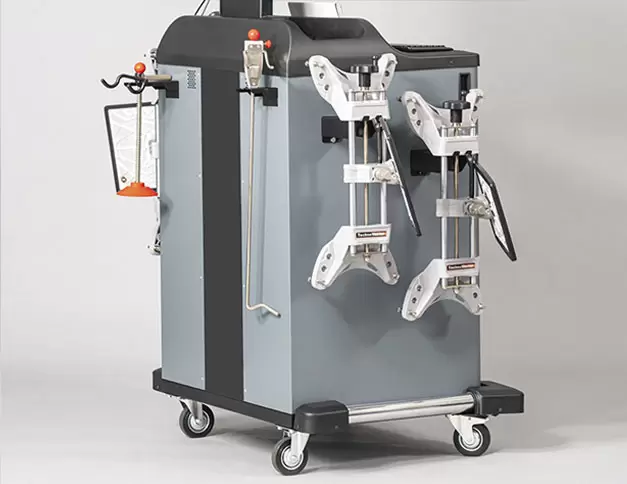

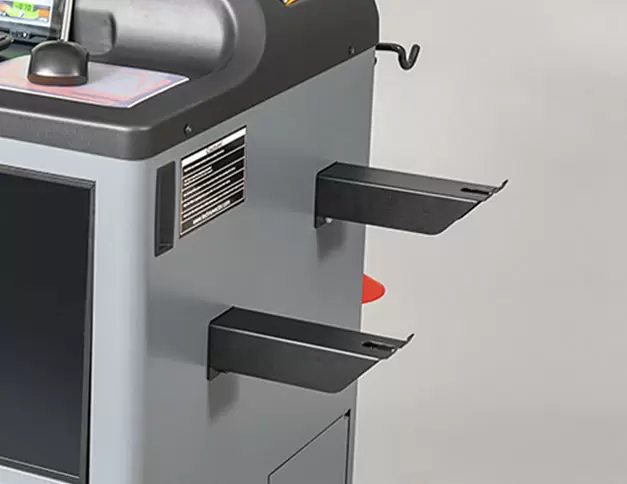

Кронштейны для хранения колесных адаптеров в сборе с мишенями

Бампер по периметру предохраняет стойку от повреждений при перемещении
Кронштейны для хранения стопора руля и упора для тормоза расположены на задней панели.

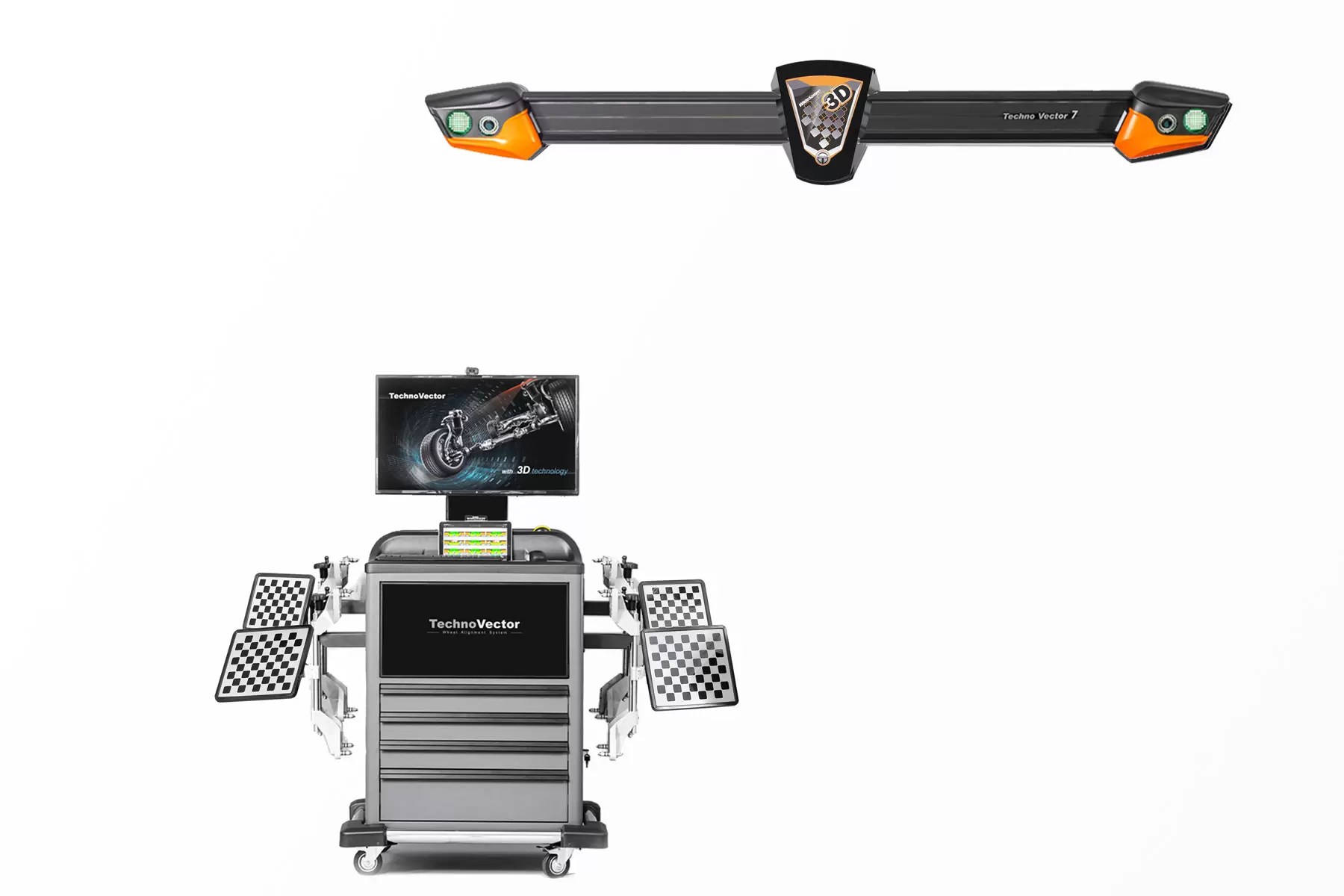

ТехноВектор 7 с технологиями 3D и WideScope

ТехноВектор 7 - новейший 3D стенд "сход-развал" компании Технокар.
Система машинного зрения может состоять из 2-х или 4-х видеокамер.
Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.
Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
Измерение может производиться на уровне пола.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

Система машинного зрения WideScope
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

Стенды ТехноВектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

Стенды содержат следующие основные элементы:

1.Компьютерная стойка
эргономичная рабочая панель управления;
полноразмерная клавиатура;
беспроводной пульт управления;
современный, высокоскоростной процессор;
21,5 дюймов LCD цветной широкоформатный монитор;
программное обеспечение ТехноВектор с трехмерной визуализацией.

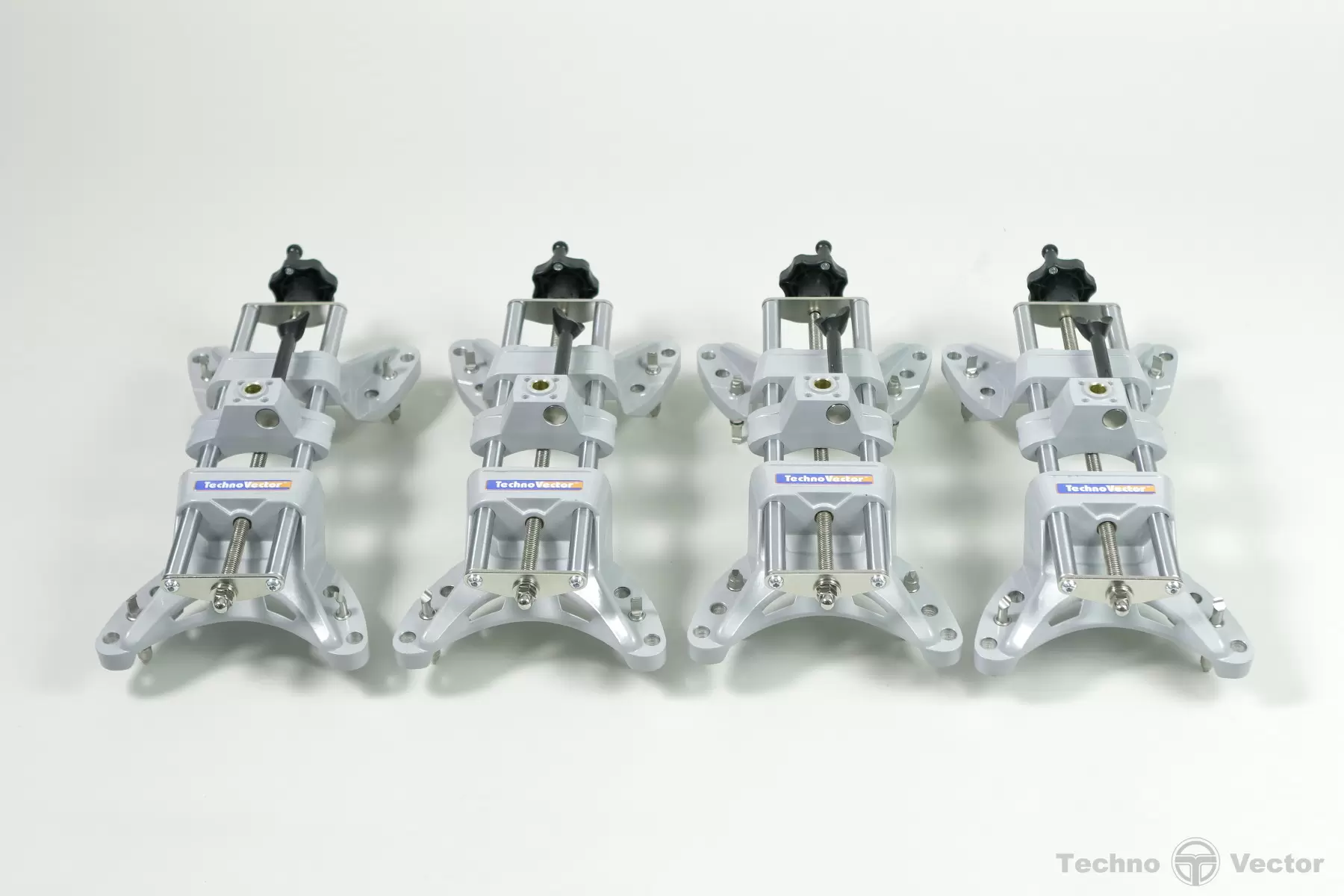

2.Самоцентрирующиеся захваты колес
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

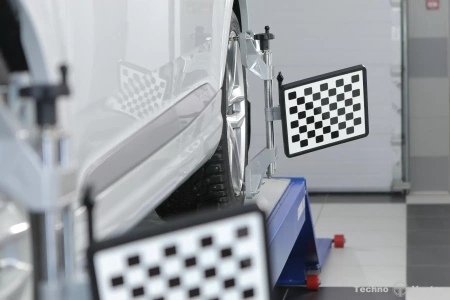

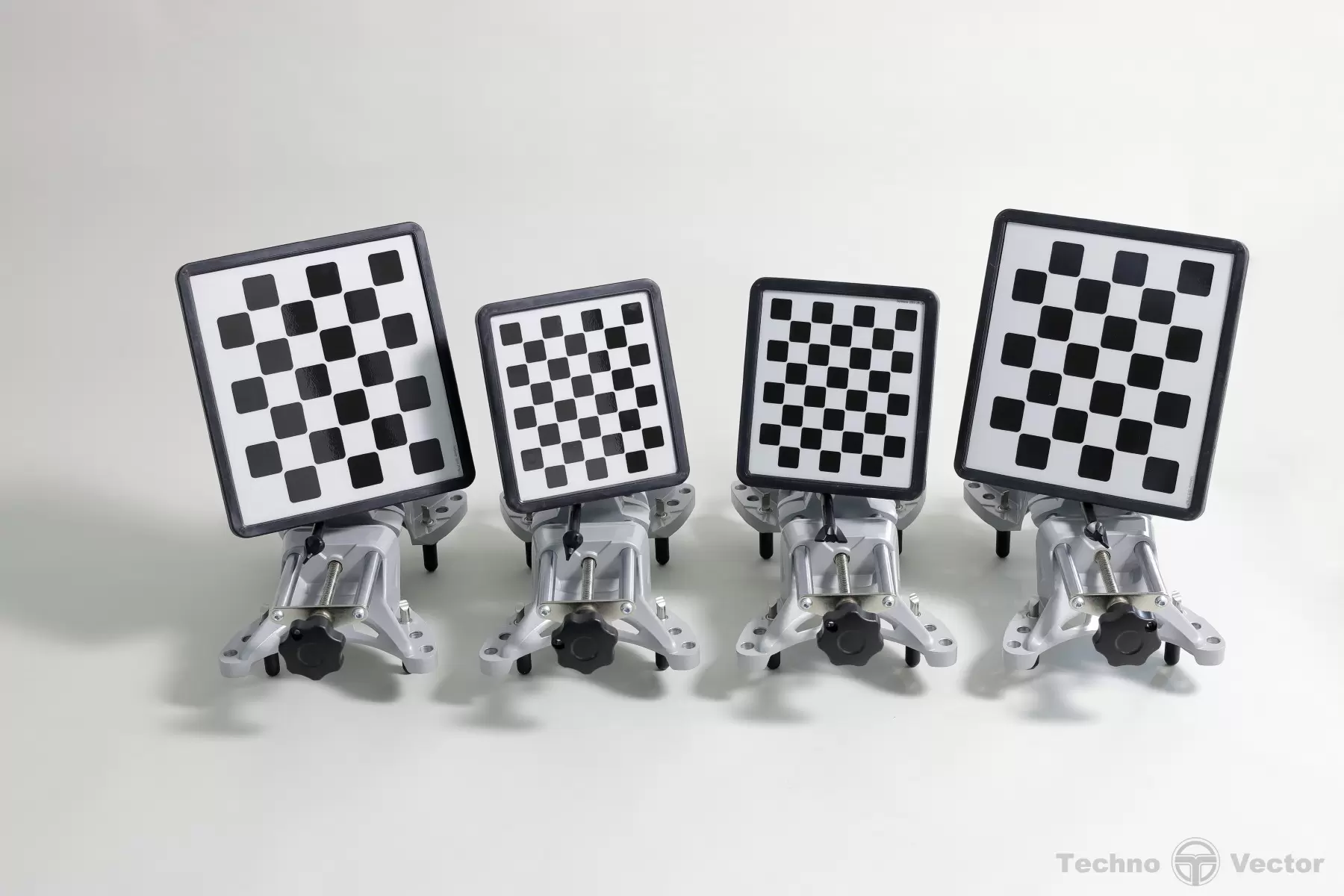

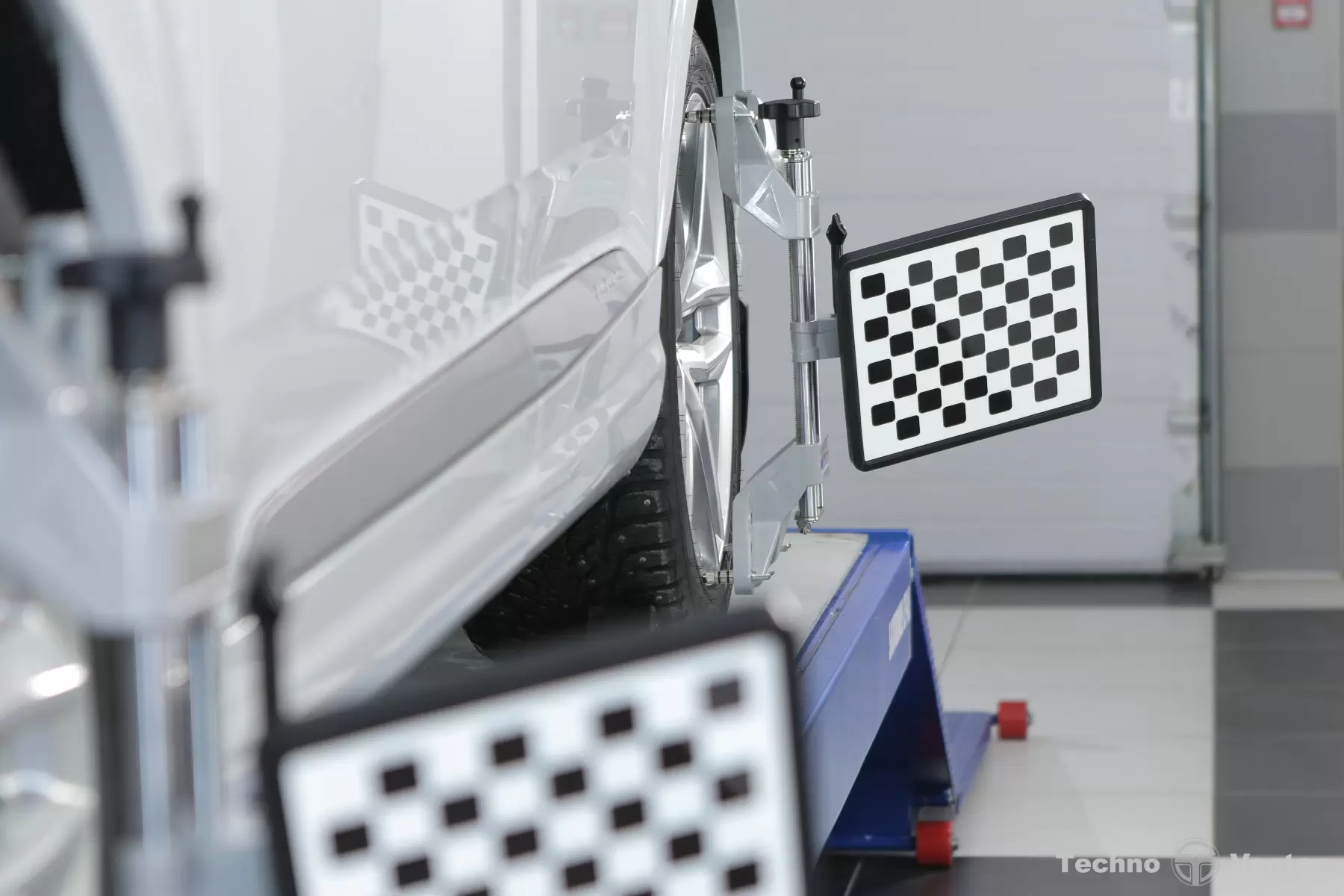

3.Мишени
Пассивные отражатели без содержания электронных элементов, состоящие из:
плоских мишеней с градиентным рисунком покрытые защитным слоем;
прочного ударо-защищенного корпуса.

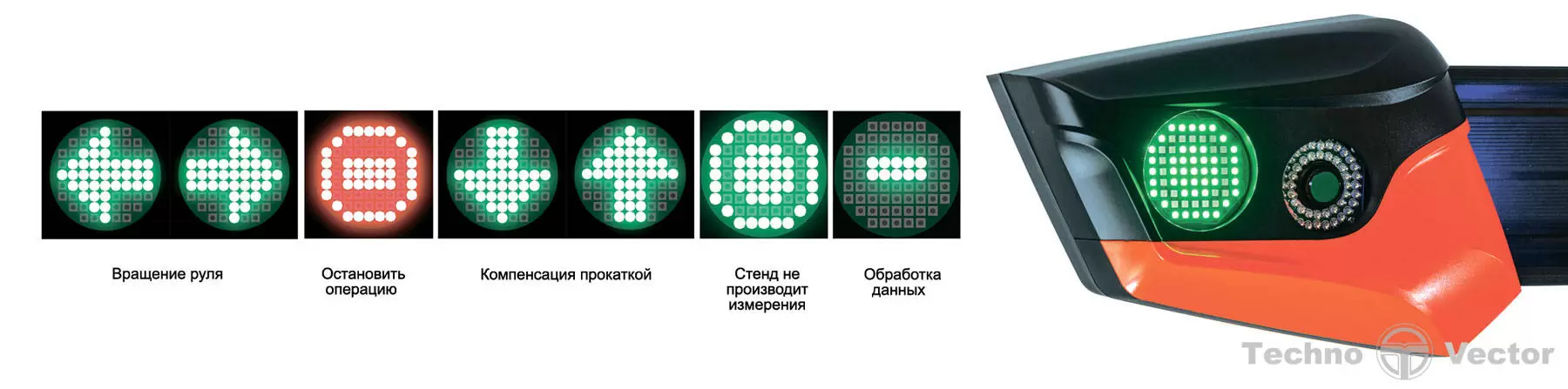

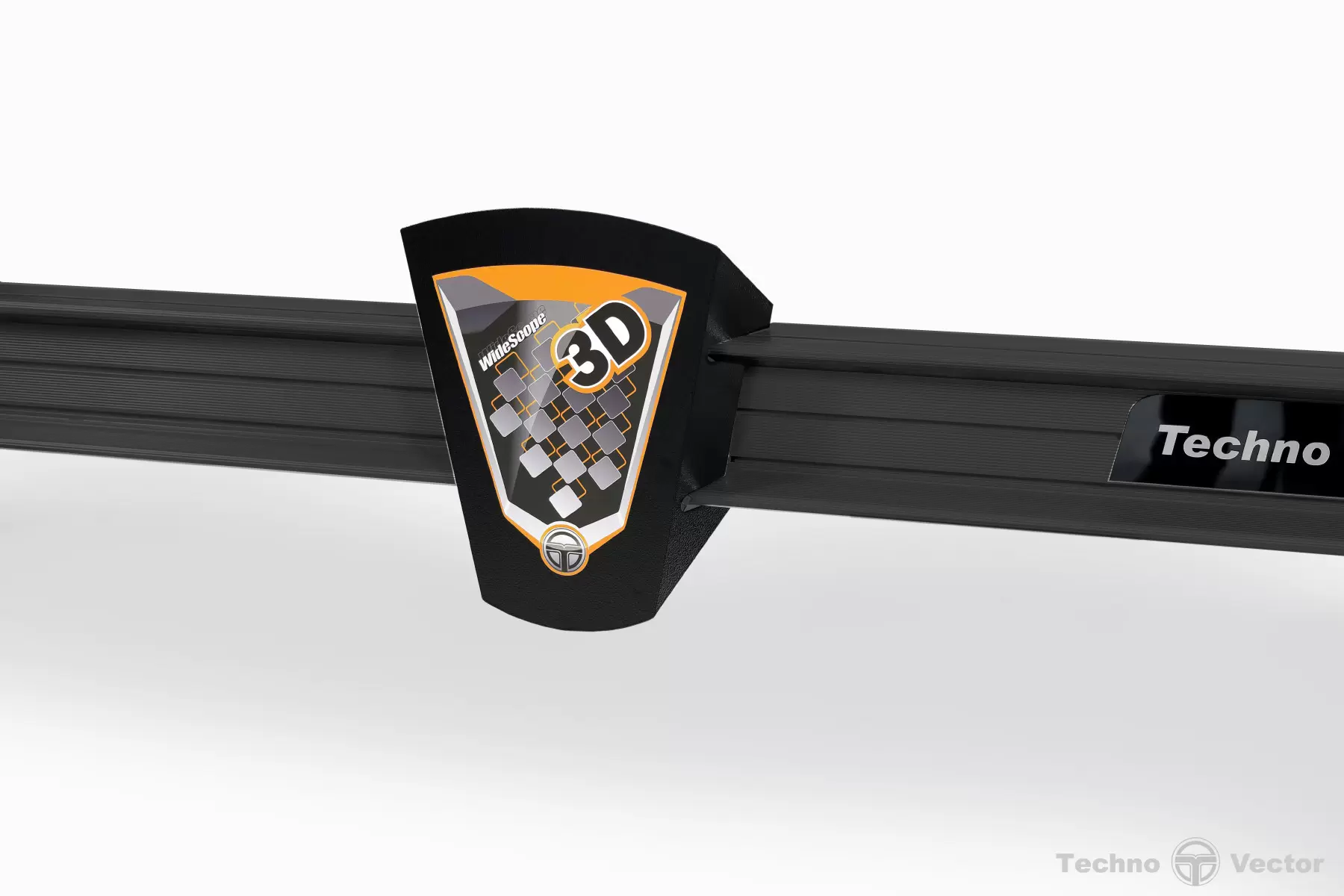

4.Система машинного зрения
Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5.Программное обеспечение Вектор 3D
Операционная система - лицензионная Microsoft Windows 10.
Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
Программное обеспечение включает расширенную систему управления отчетами.
